Jedes Haus ist anders: Altbau von 1960, Neubau mit Fußbodenheizung, Mehrfamilienhaus mit sechs Parteien. Deshalb zeigen wir hier keine Katalogbilder, sondern echte Anlagen, die wir gebaut haben — im Ruhrgebiet und im Bergischen.
Karte: © OpenStreetMap-Mitwirkende
Suchen Sie Ihren Ort und klicken Sie darauf. Die Zahl im Punkt sagt, wie viele Anlagen wir dort gebaut haben.

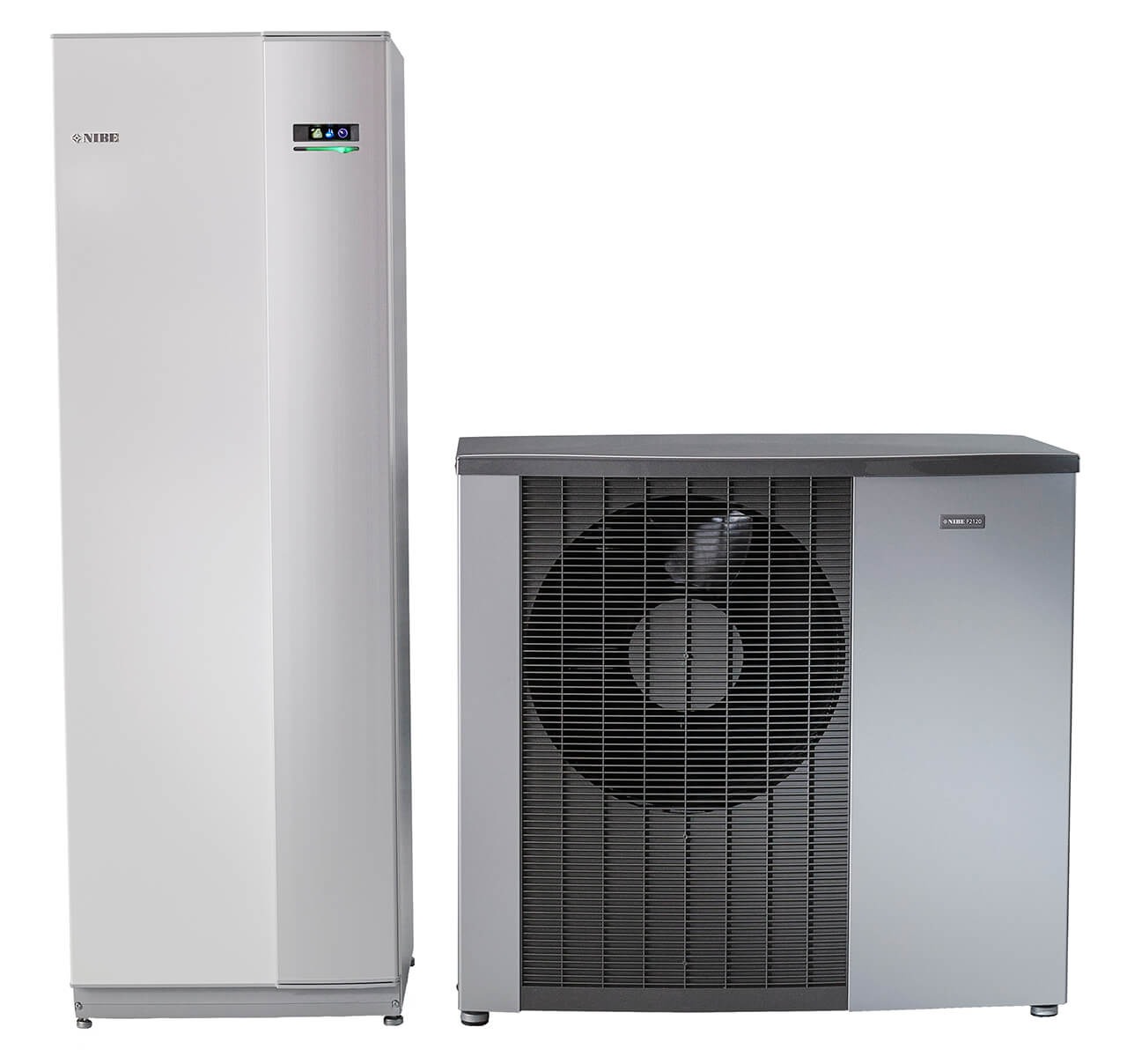

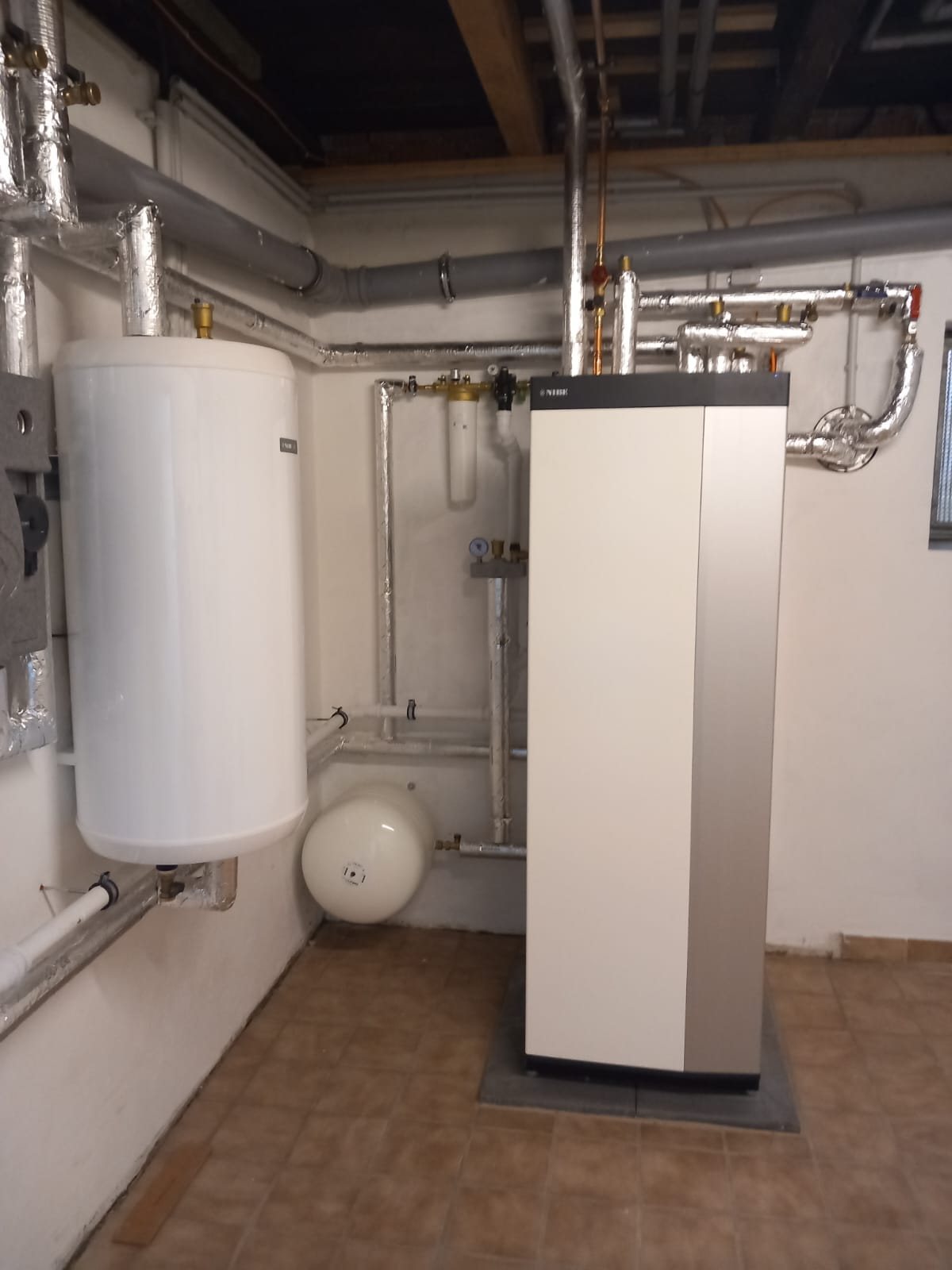

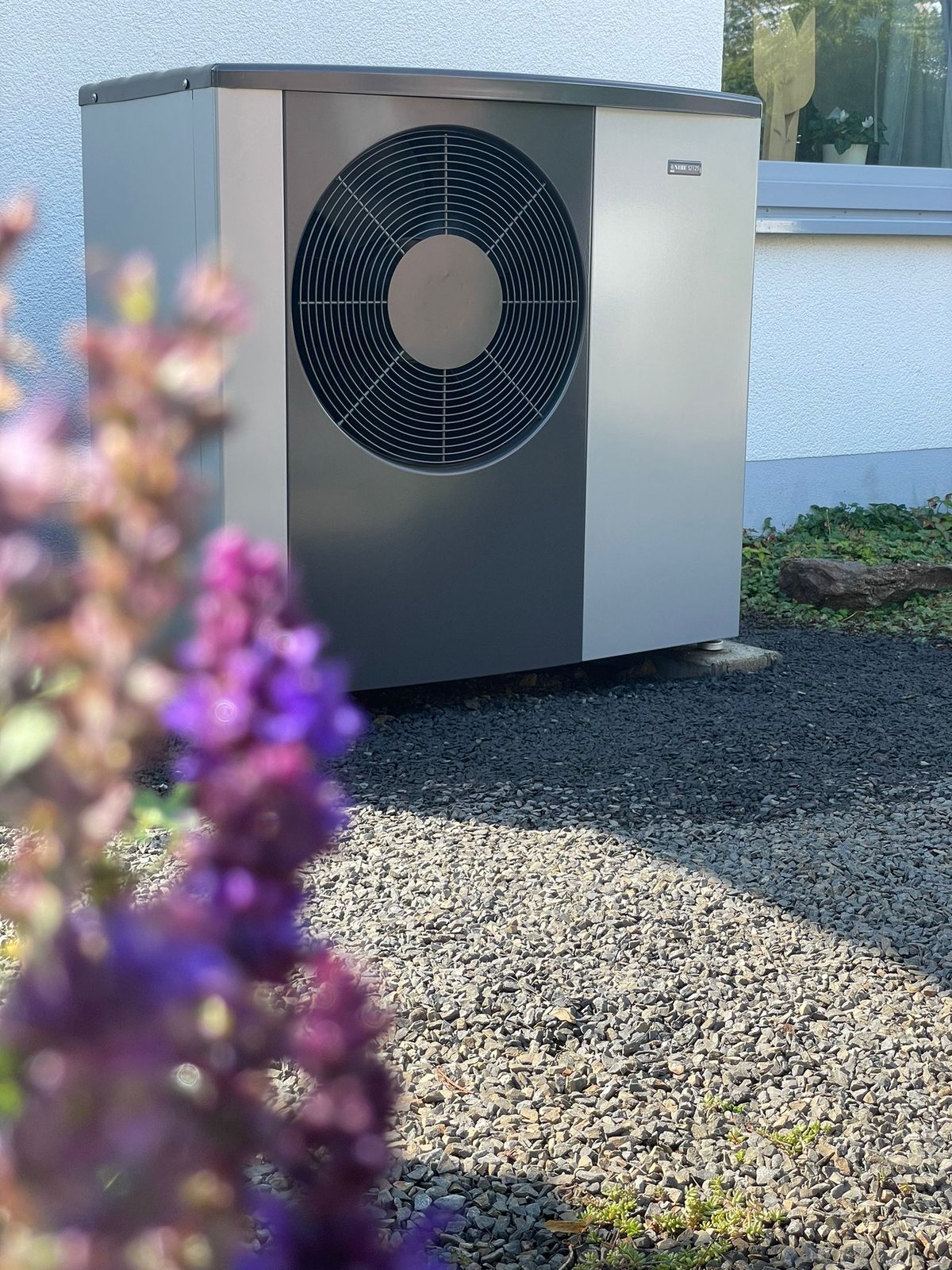

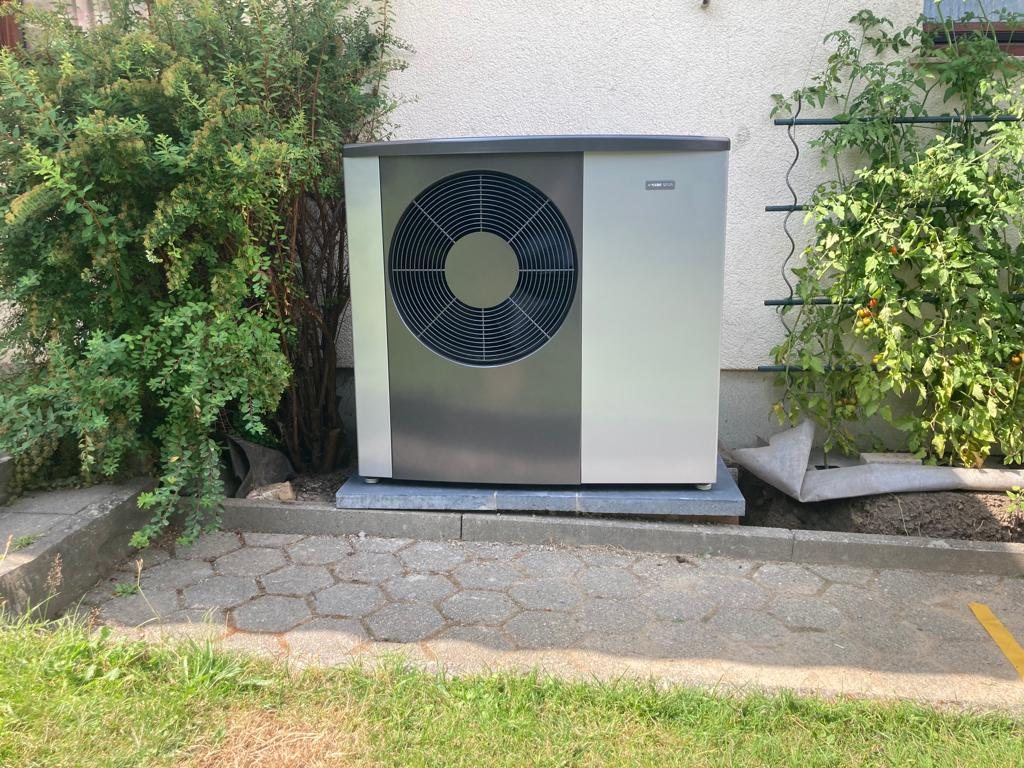

Im Bestandshaus in Witten arbeitet eine NIBE F2120 mit 16 kW. Innen übernimmt eine VVM S320 die Warmwasserbereitung und die Regelung, dazu kommt ein Pufferspeicher UKV 100. Die Anlage entstand in zwei Abschnitten — erst die Außeneinheit im Juli, die Technik im Keller folgte im September.

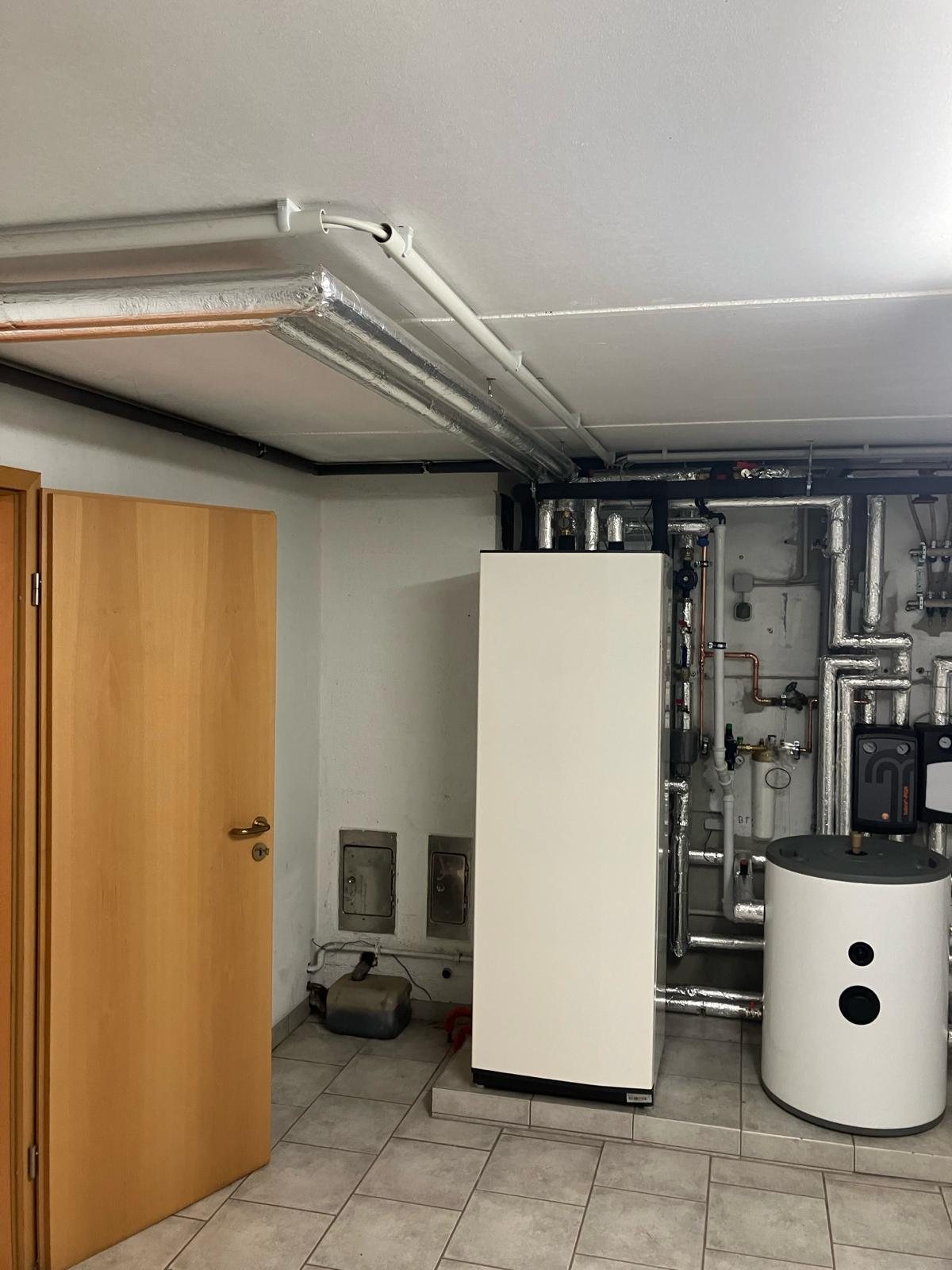

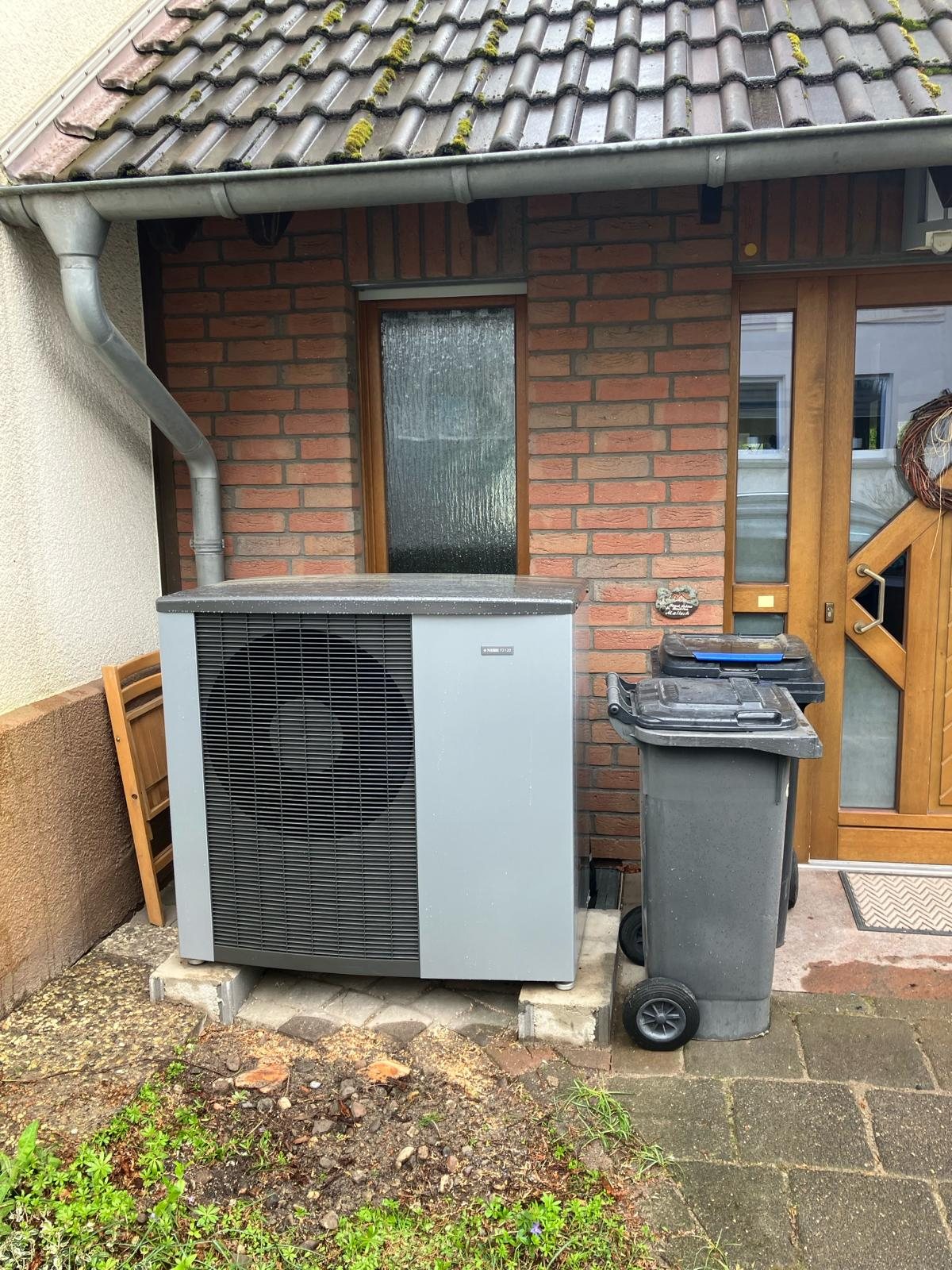

Die Außeneinheit sitzt geschützt an der Hauswand neben dem Eingang. Im Keller arbeitet die Inneneinheit NIBE VVM S320 — sie vereint Regelung, Warmwasser und Umwälzung in einem Gerät. Daneben ein Pufferspeicher für die Heizung.

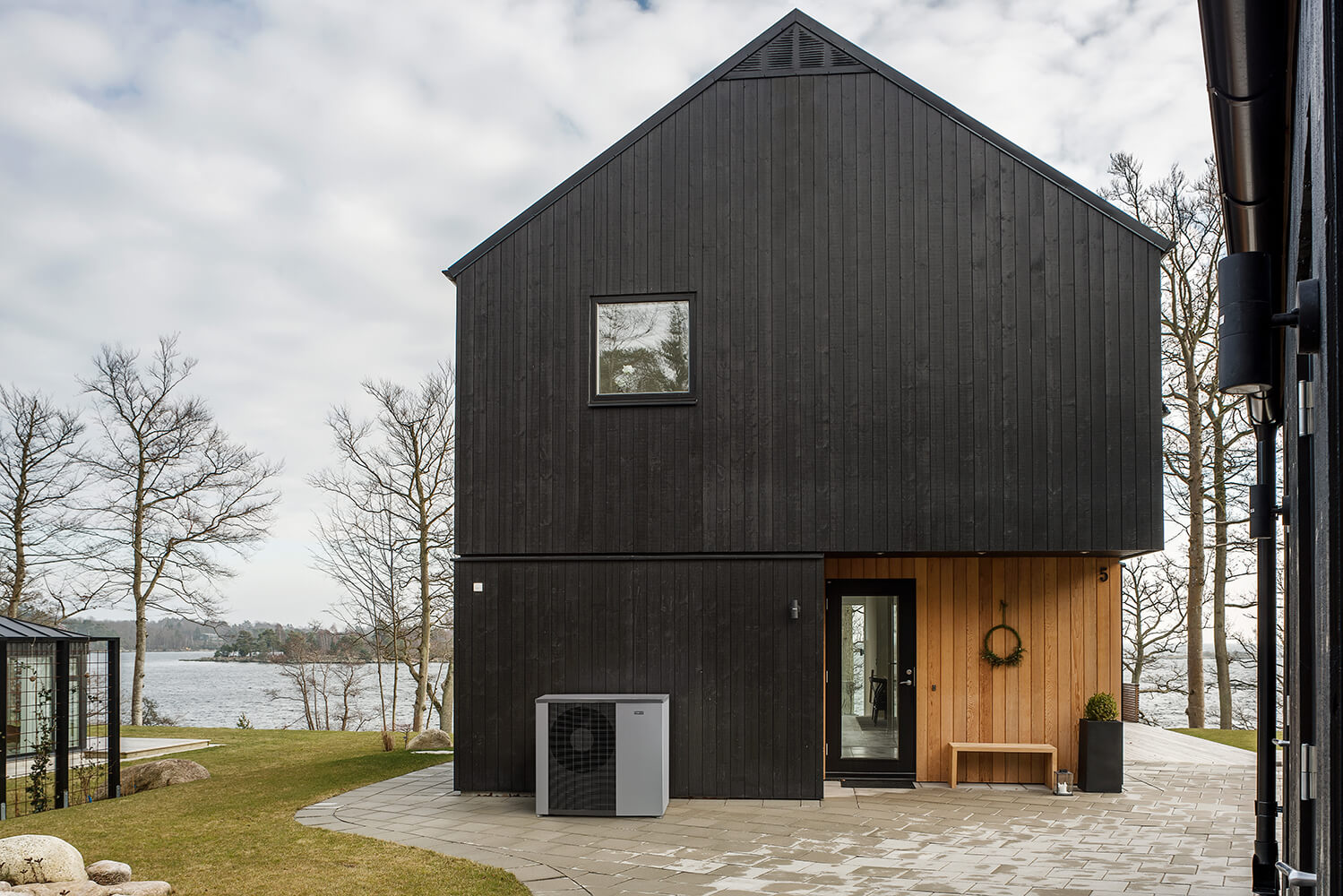

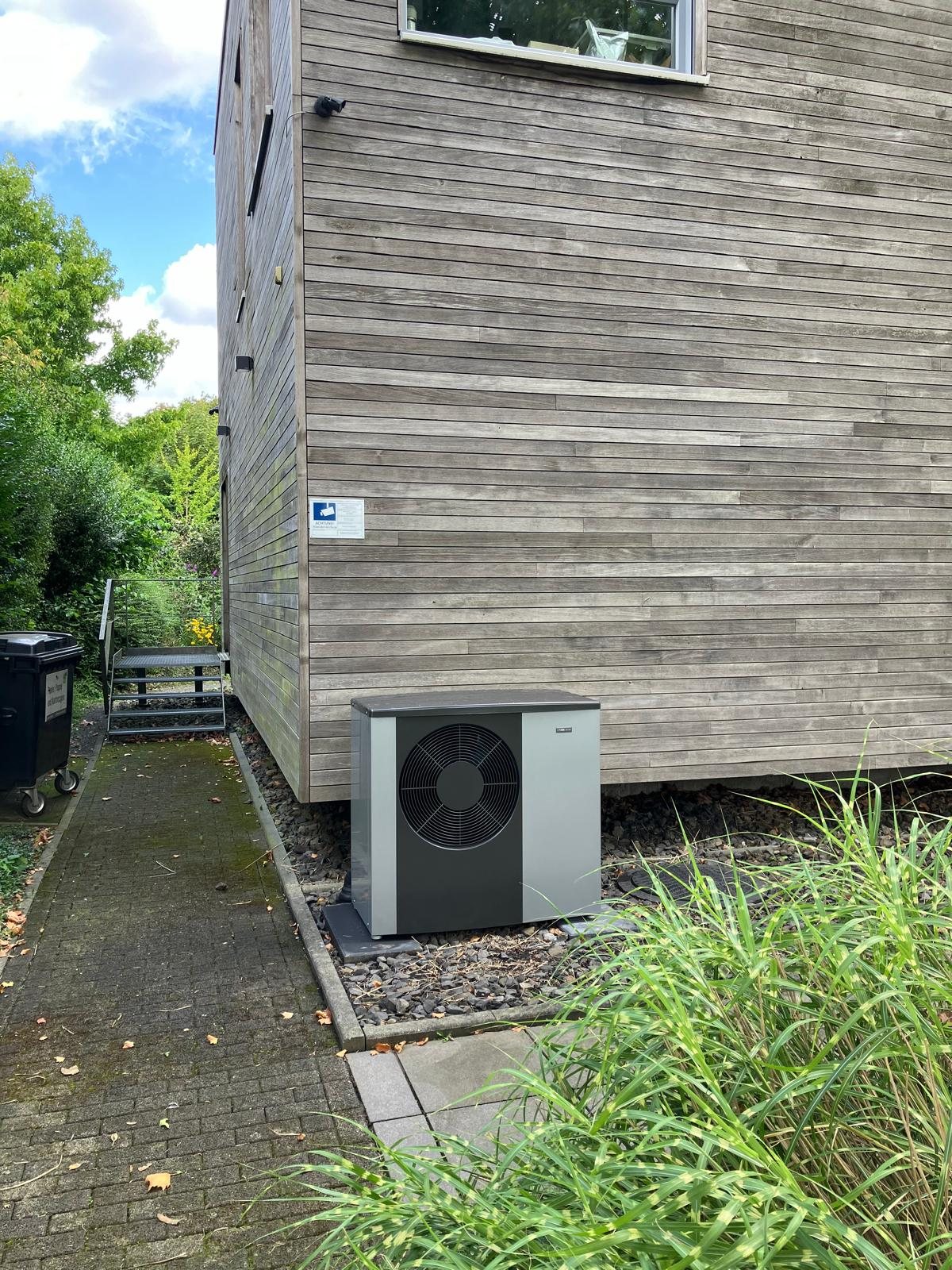

Zwischen Holzfassade und Grundstücksgrenze findet die NIBE F2120 mit 12 kW ihren Platz. Im Technikraum steht ein Pufferspeicher mit der Regelung — das Warmwasser läuft hier über eine eigene Lösung.

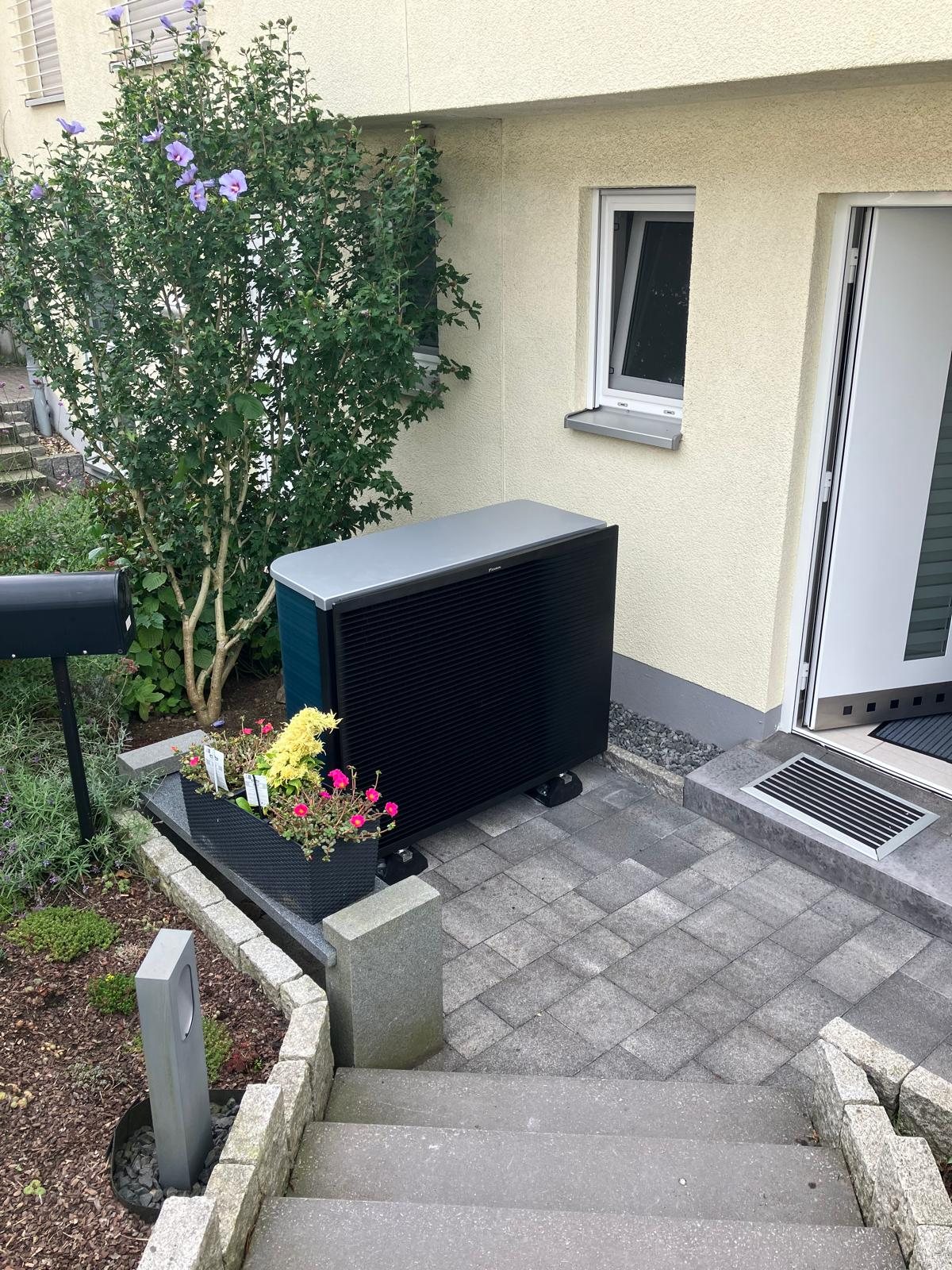

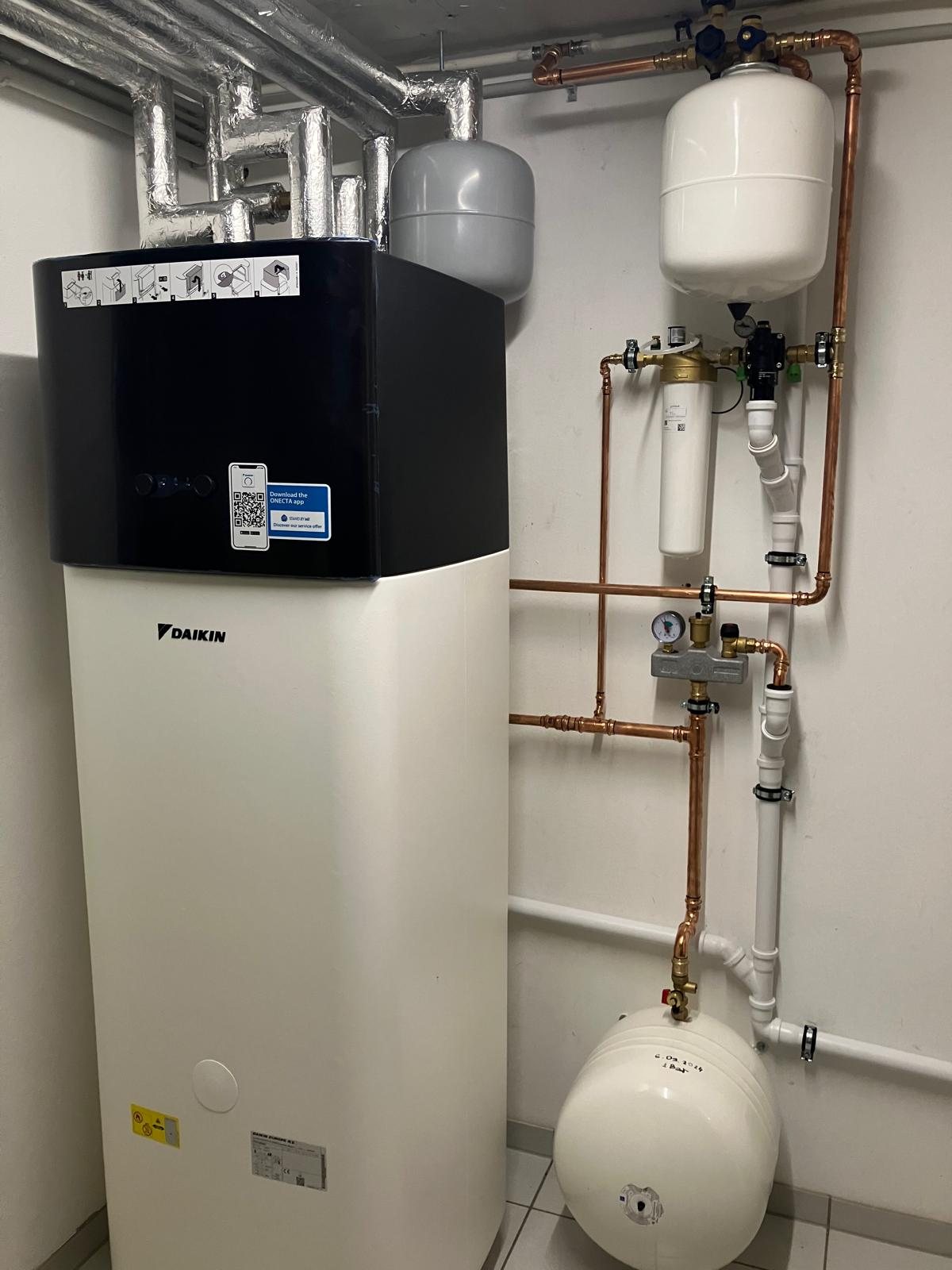

Die dunkle Außeneinheit fügt sich neben der Terrasse ein. Innen die Daikin-Inneneinheit mit beleuchteter Bedieneinheit.

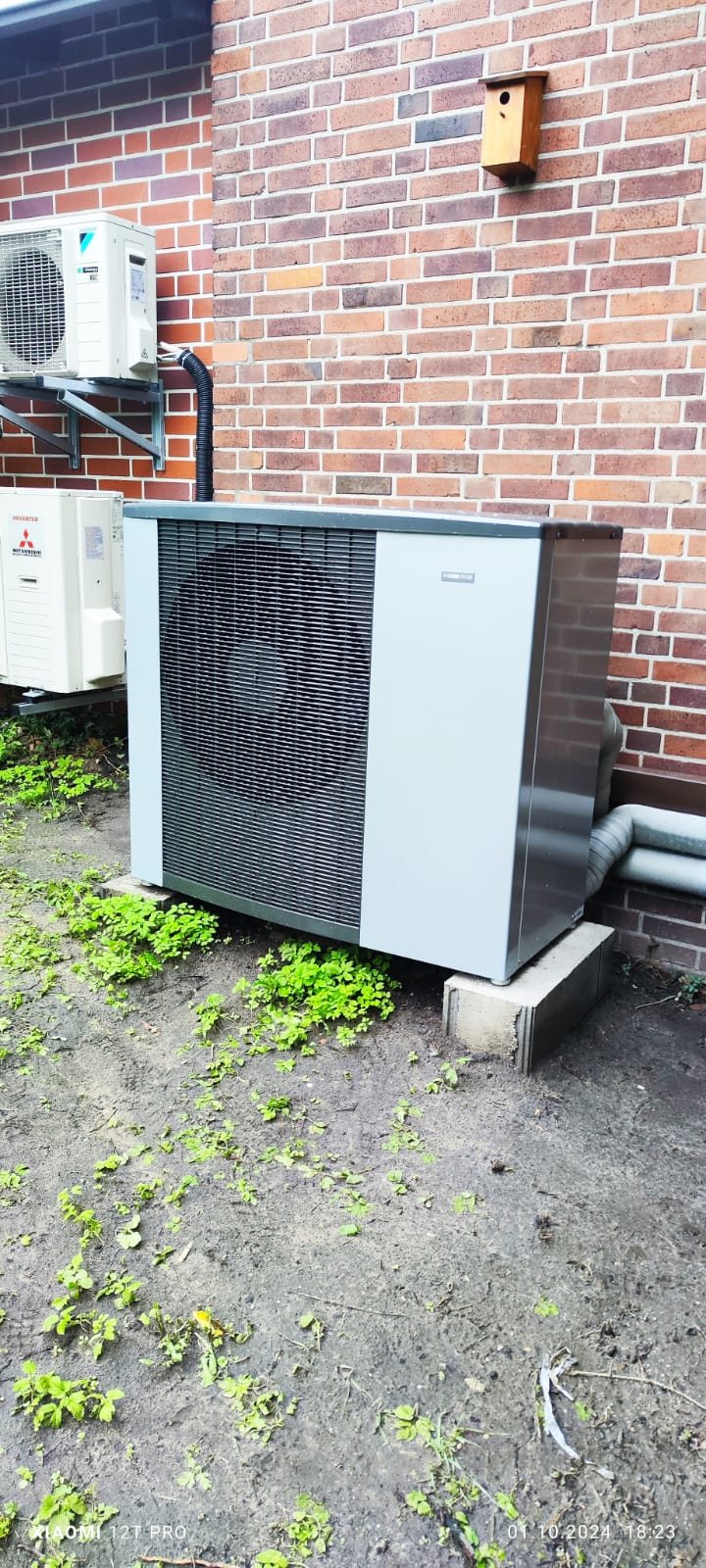

Vor der Klinkerwand steht die NIBE F2120 auf ihrem Sockel und übernimmt Heizung und Warmwasser. Im Keller versorgen ein Warmwasser- und ein Pufferspeicher das Haus.

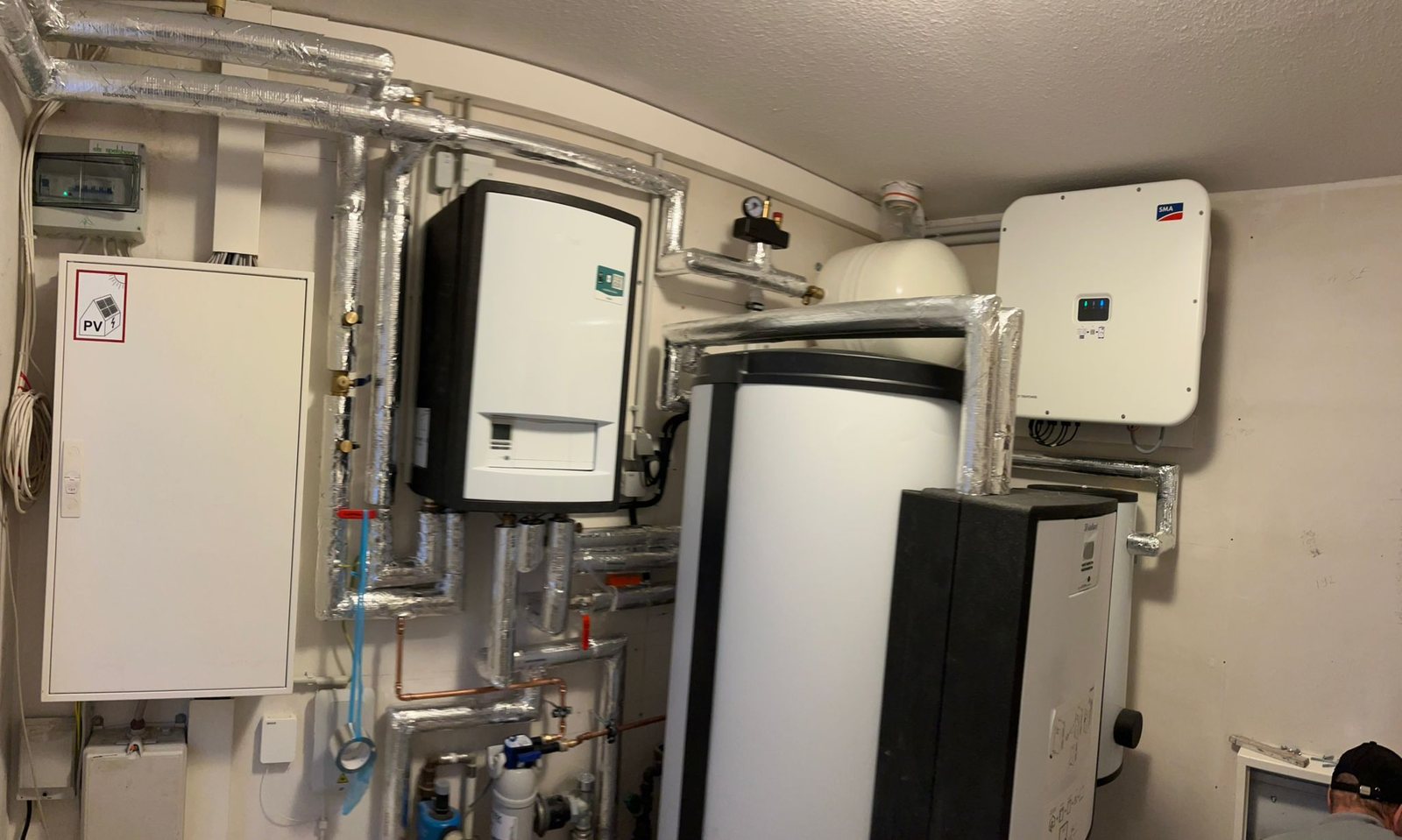

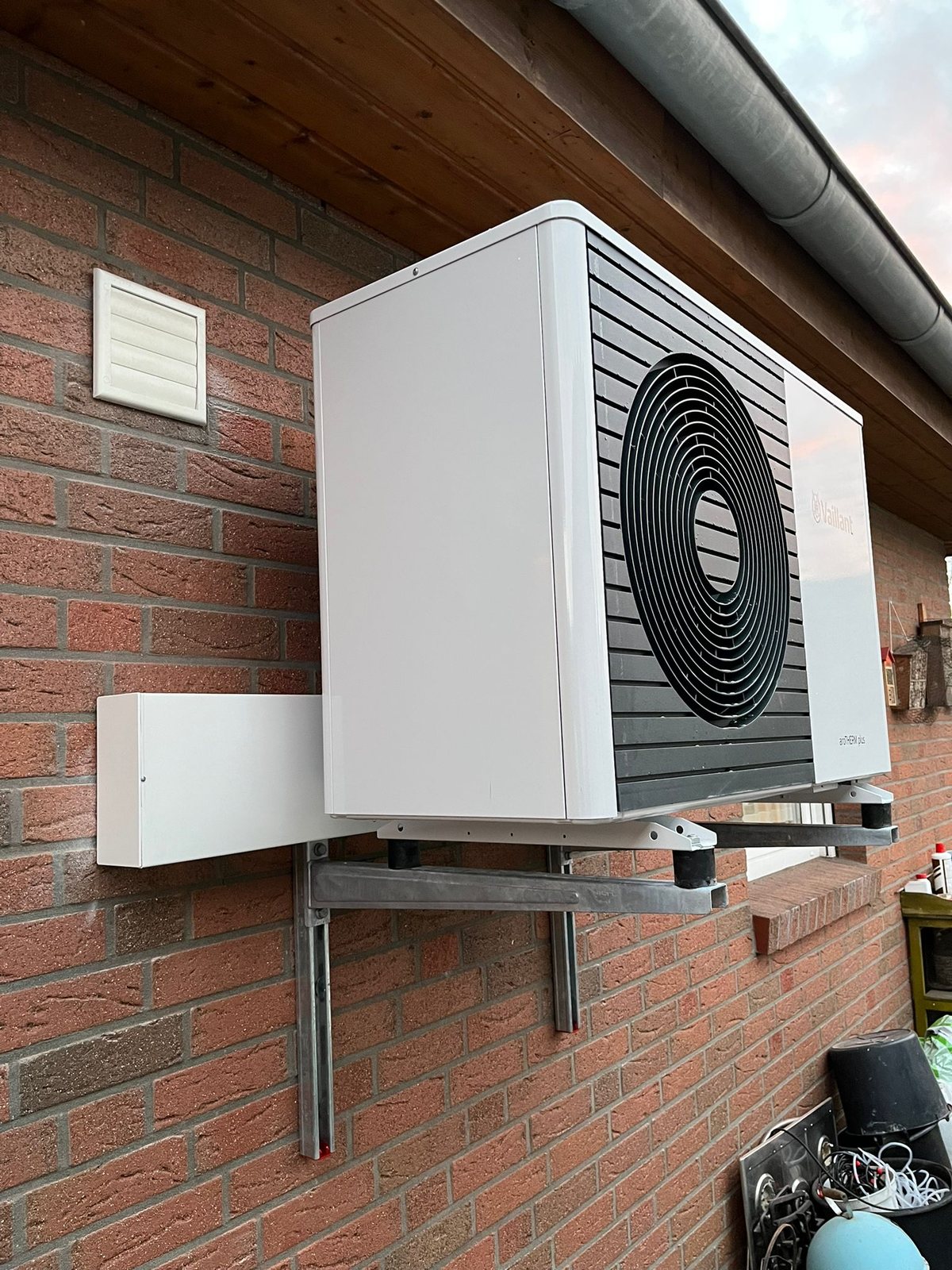

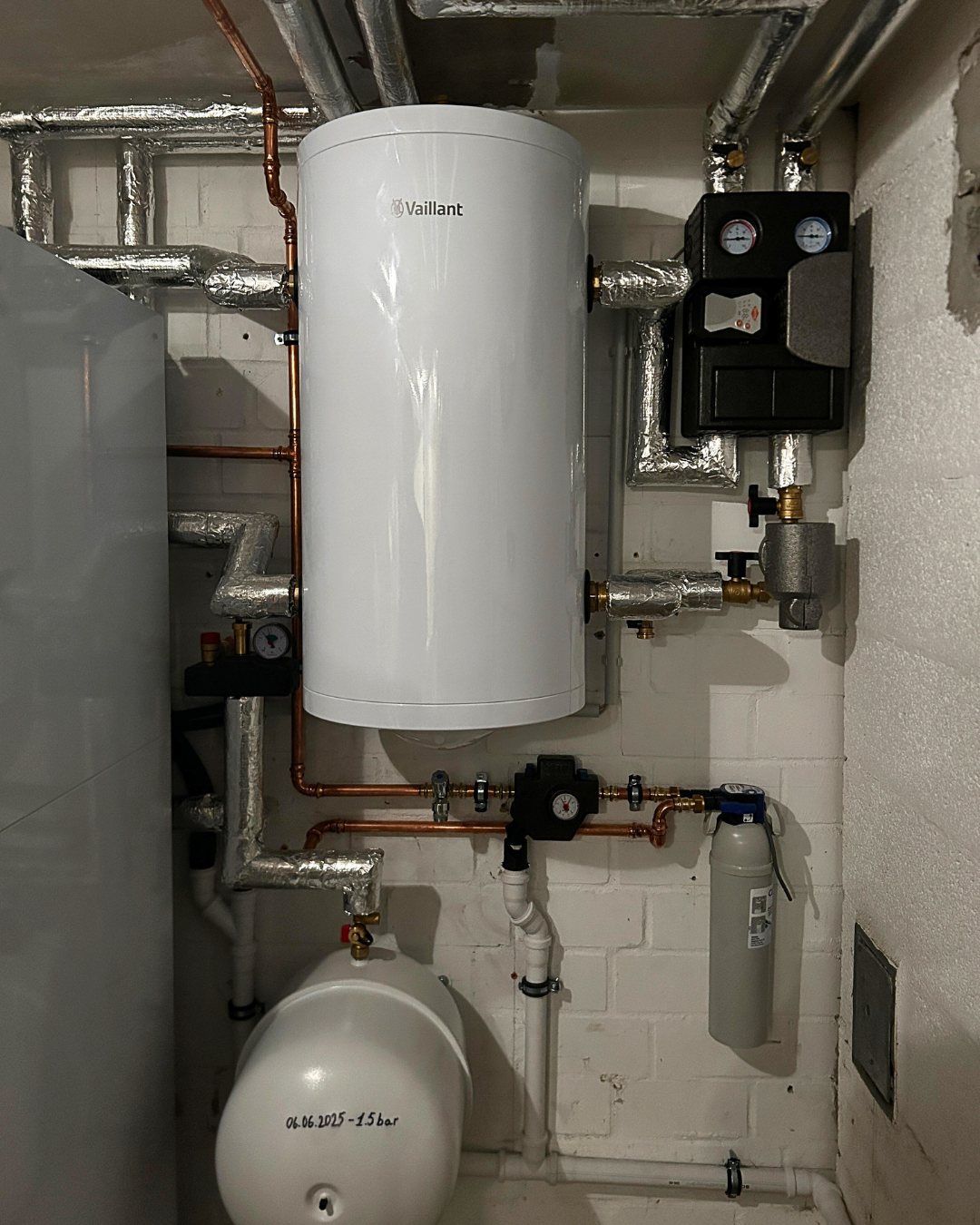

Eine Vaillant aroTHERM versorgt das Haus mit Wärme und warmem Wasser. Die Inneneinheit hängt an der Wand statt auf dem Boden zu stehen — das spart im Technikraum die Stellfläche, die man dort selten übrig hat.

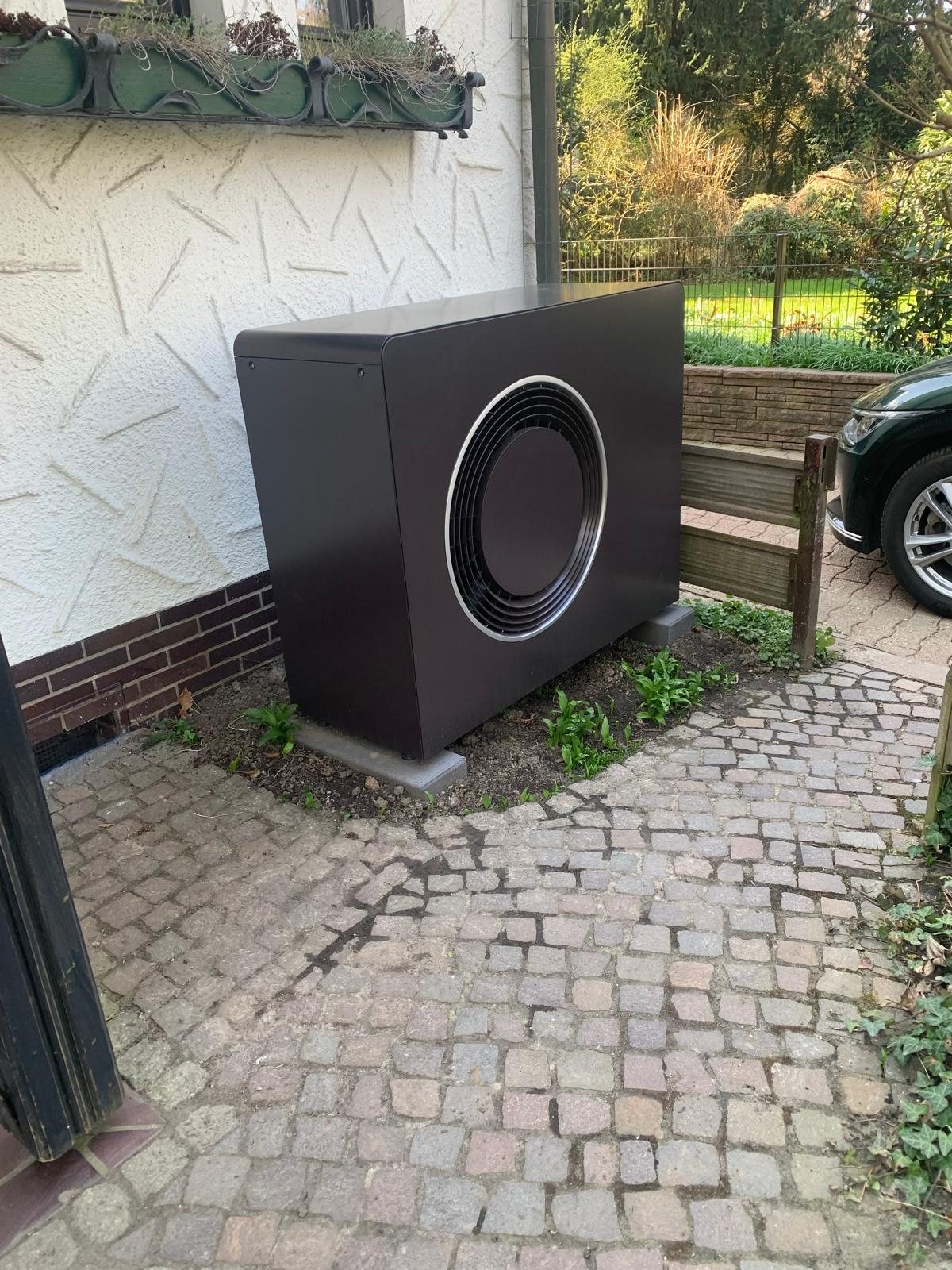

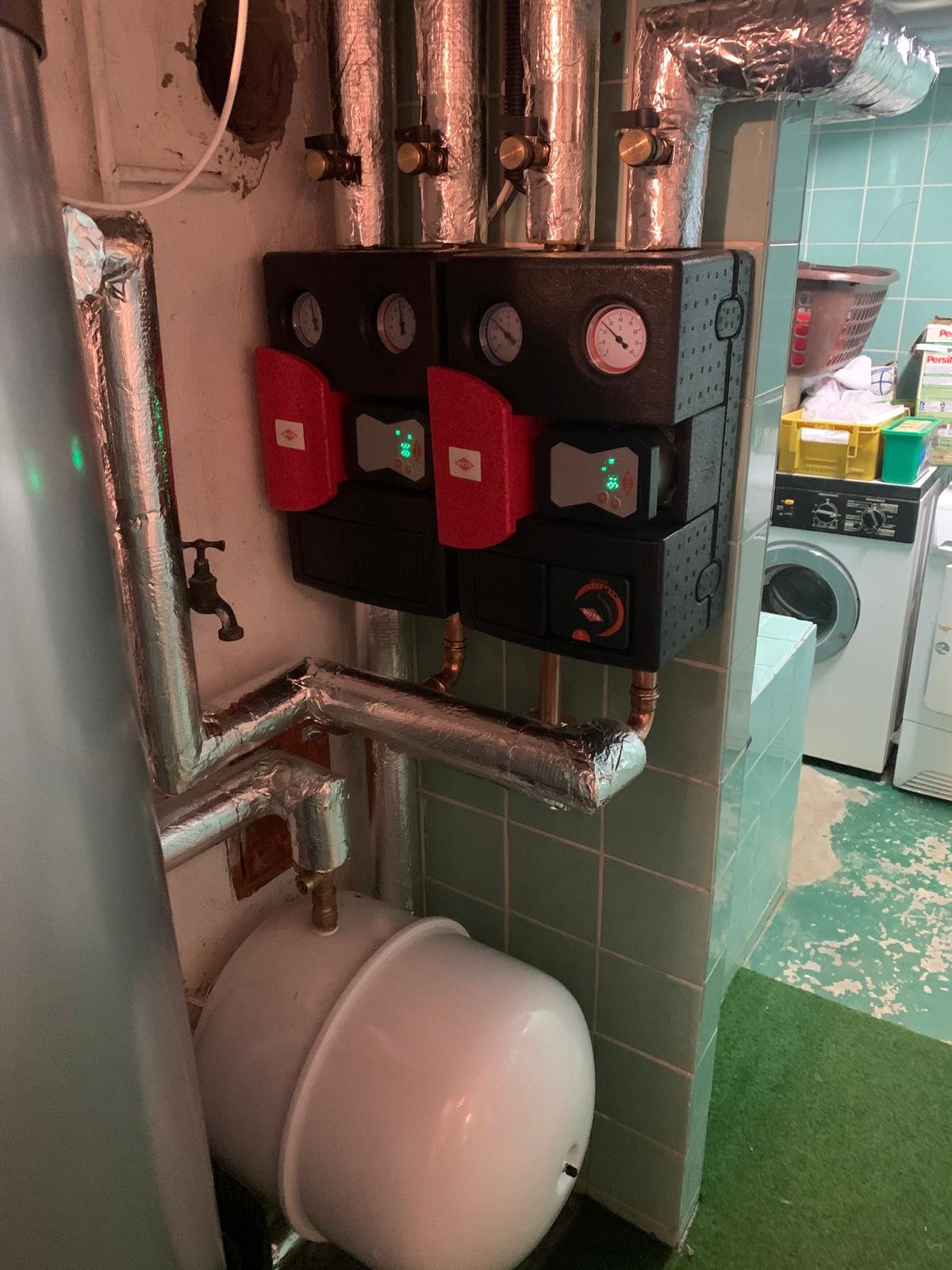

Die Bosch-Wärmepumpe steht direkt am Hofeingang. Im Keller übernimmt die Inneneinheit die Warmwasserbereitung, ein kleiner Pufferspeicher gleicht die Heizung aus. Die Besonderheit steckt in der Verteilung: Das Haus hat zwei getrennte Heizkreise — Fußbodenheizung und Heizkörper laufen mit eigenen Temperaturen, damit jeder Bereich genau die Wärme bekommt, die er braucht.

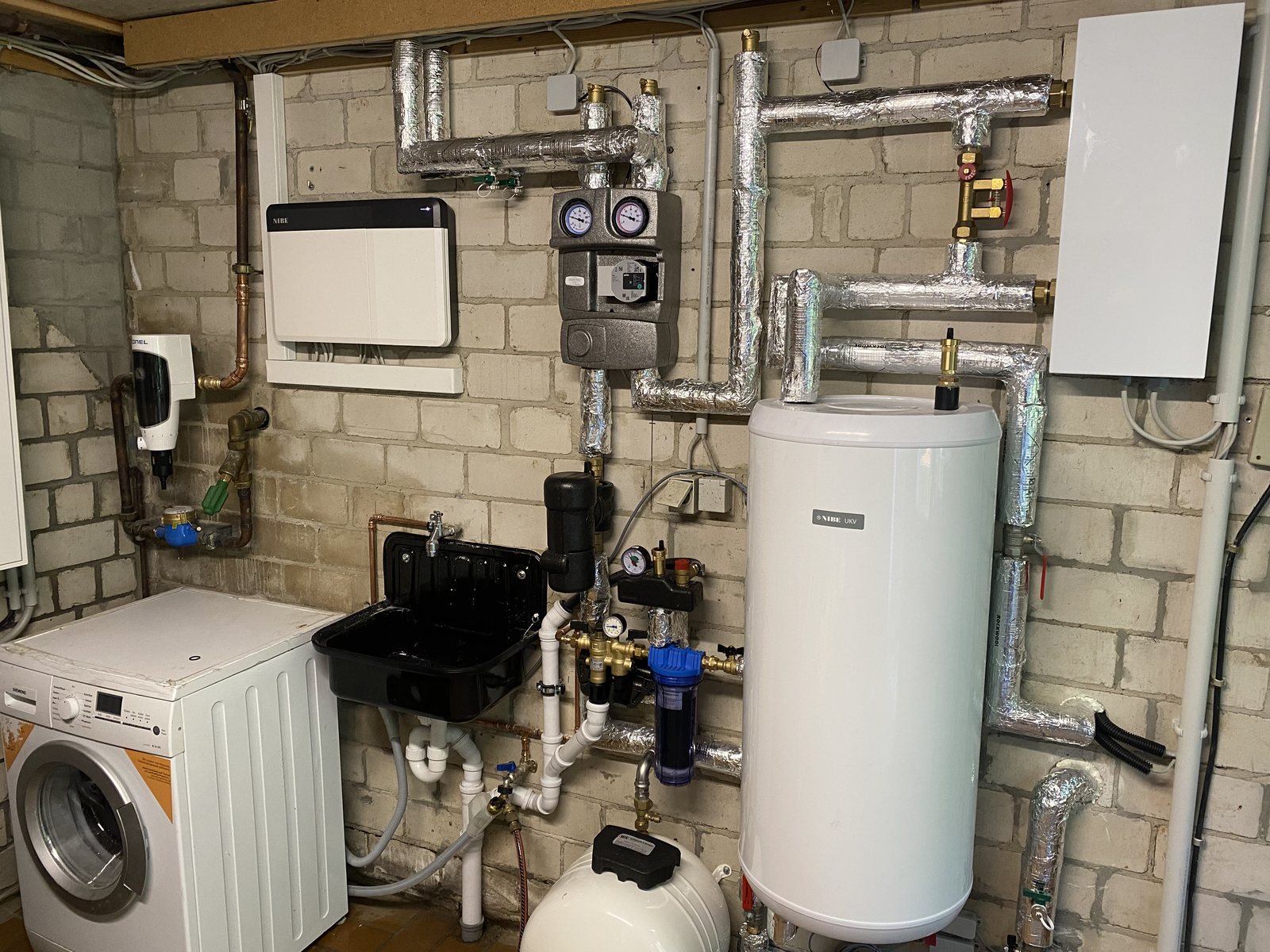

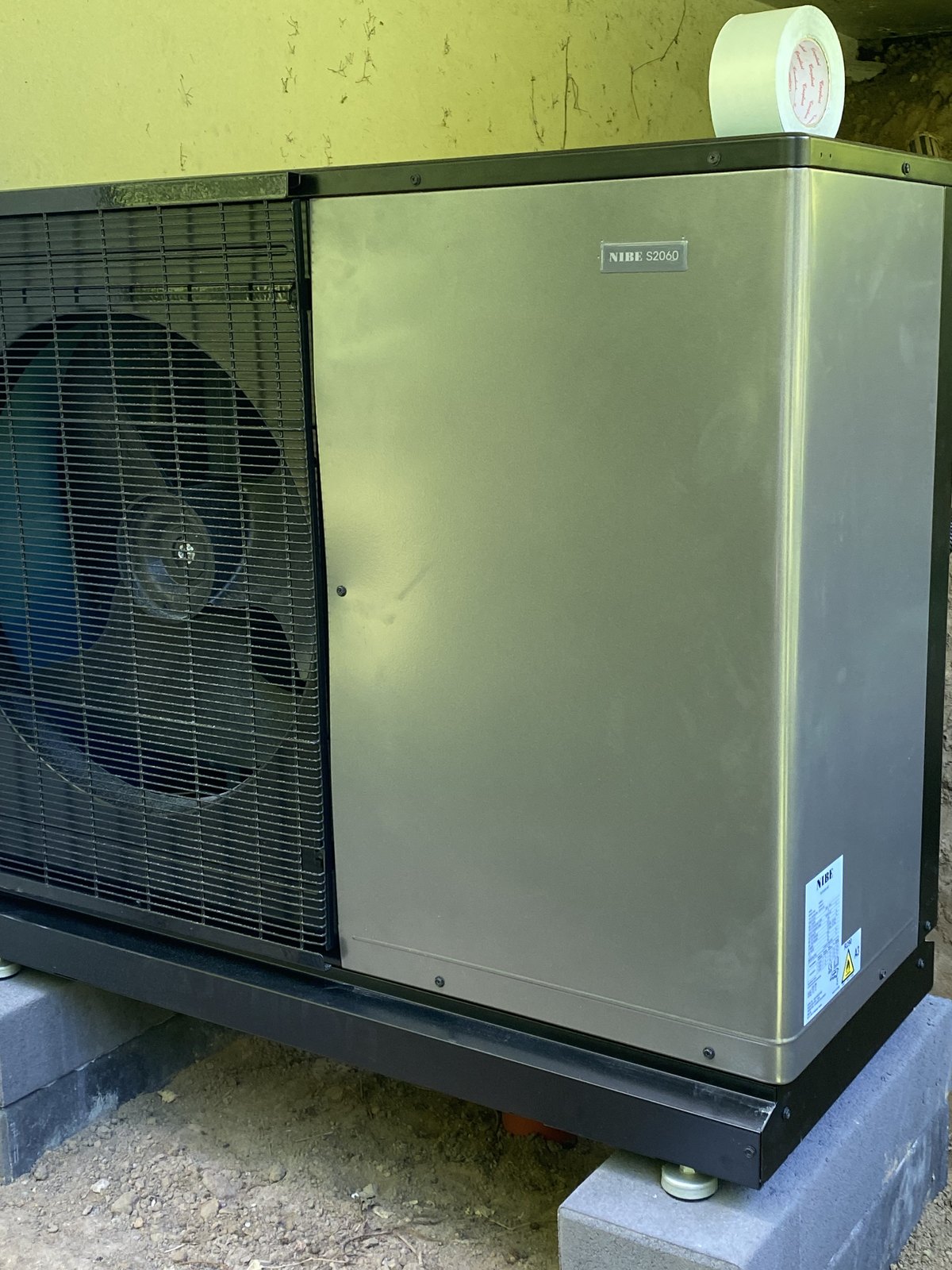

Hier hing die Heizung an einem Flüssiggastank im Garten — teuer und abhängig von Lieferungen. Heute steht dort eine NIBE S2060-6, ein Monoblock-Gerät mit dem natürlichen Kältemittel R290. Im Keller reichen ein Pufferspeicher UKV 100 und die Regelung. Der Tank ist weg, die Lieferungen sind es auch.

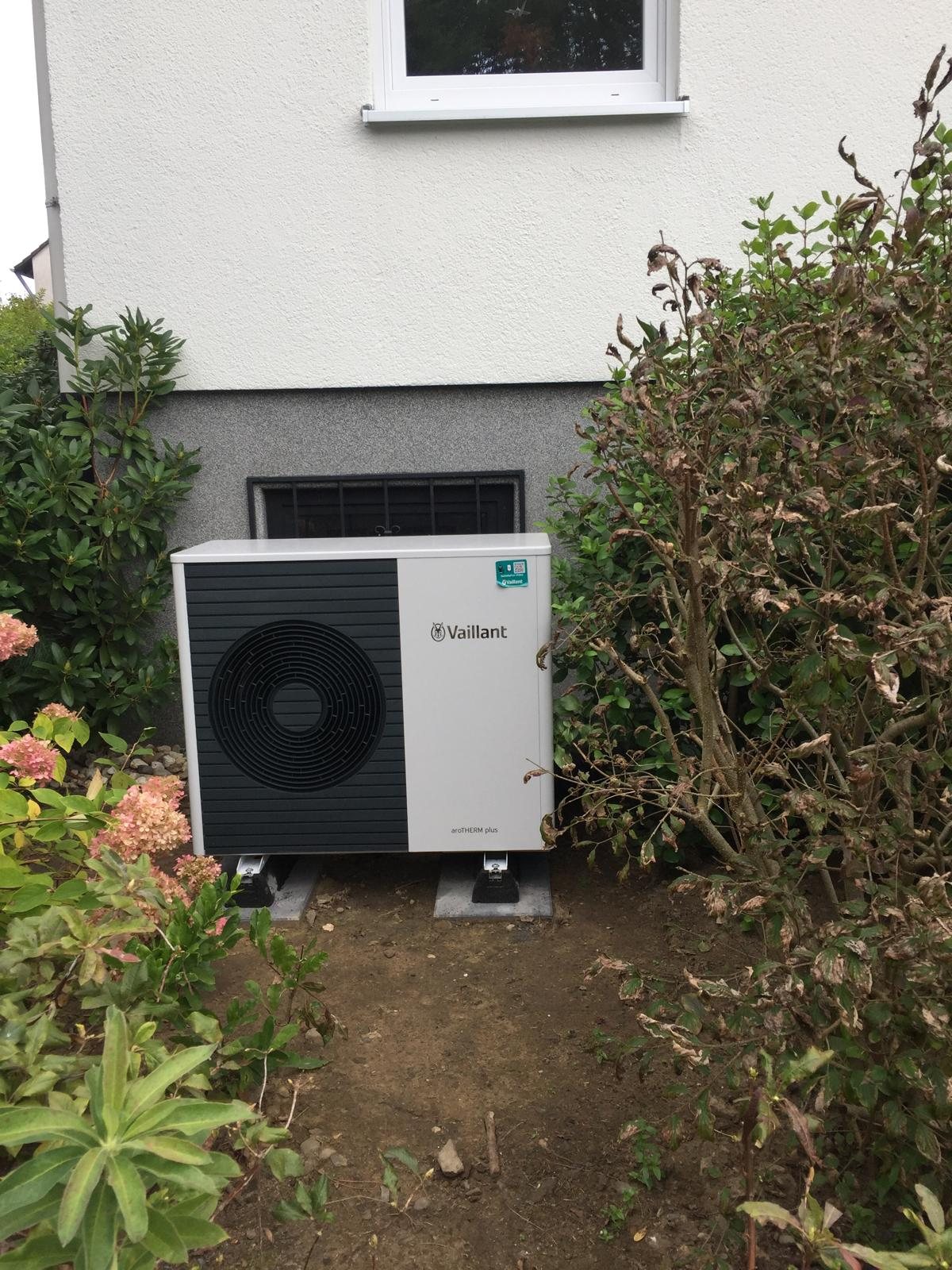

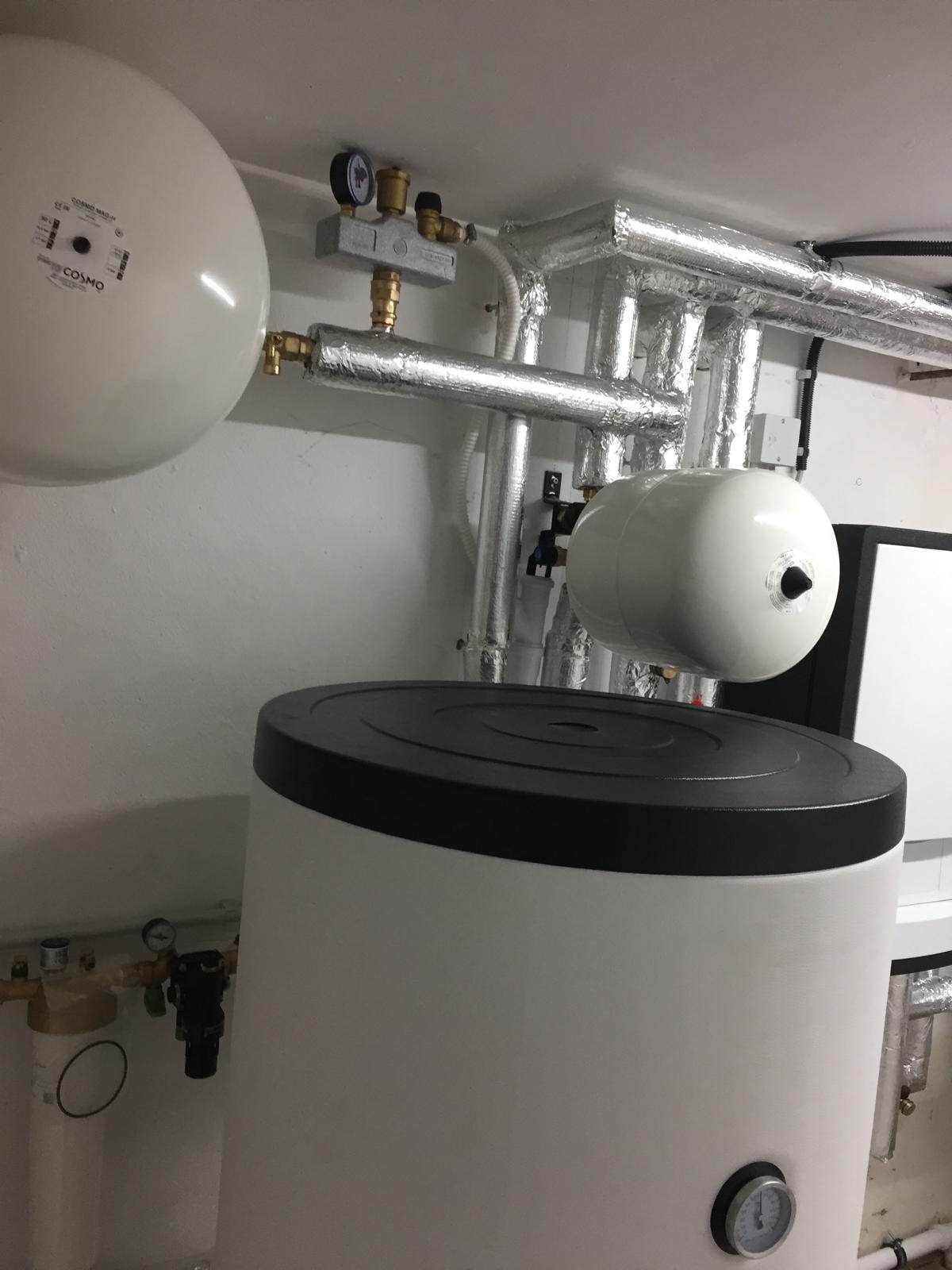

Zwischen Hortensien und Hauswand steht die Außeneinheit auf ihrem Fundament. Im Keller ein Speicher mit dunkler Abdeckung und neuem Ausdehnungsgefäß.

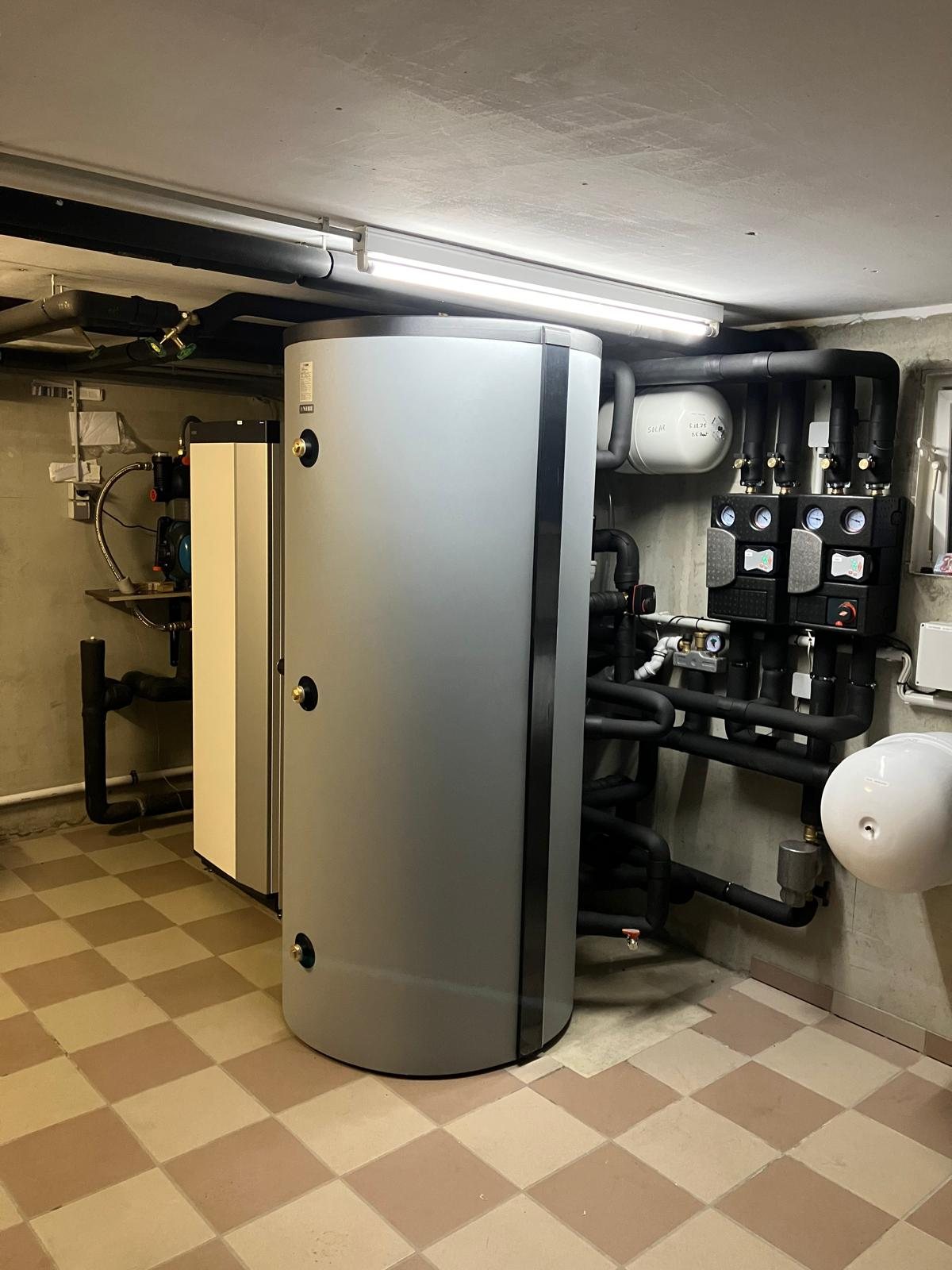

Das einzige Erdwärme-Projekt in dieser Reihe: Eine NIBE F1145 holt die Wärme aus dem Erdreich statt aus der Luft. Draußen ist deshalb nichts zu sehen und nichts zu hören — die komplette Technik steht im Keller. Die schwarz gedämmten Leitungen führen zur Sole, daneben stehen Pufferspeicher und Verteilung.

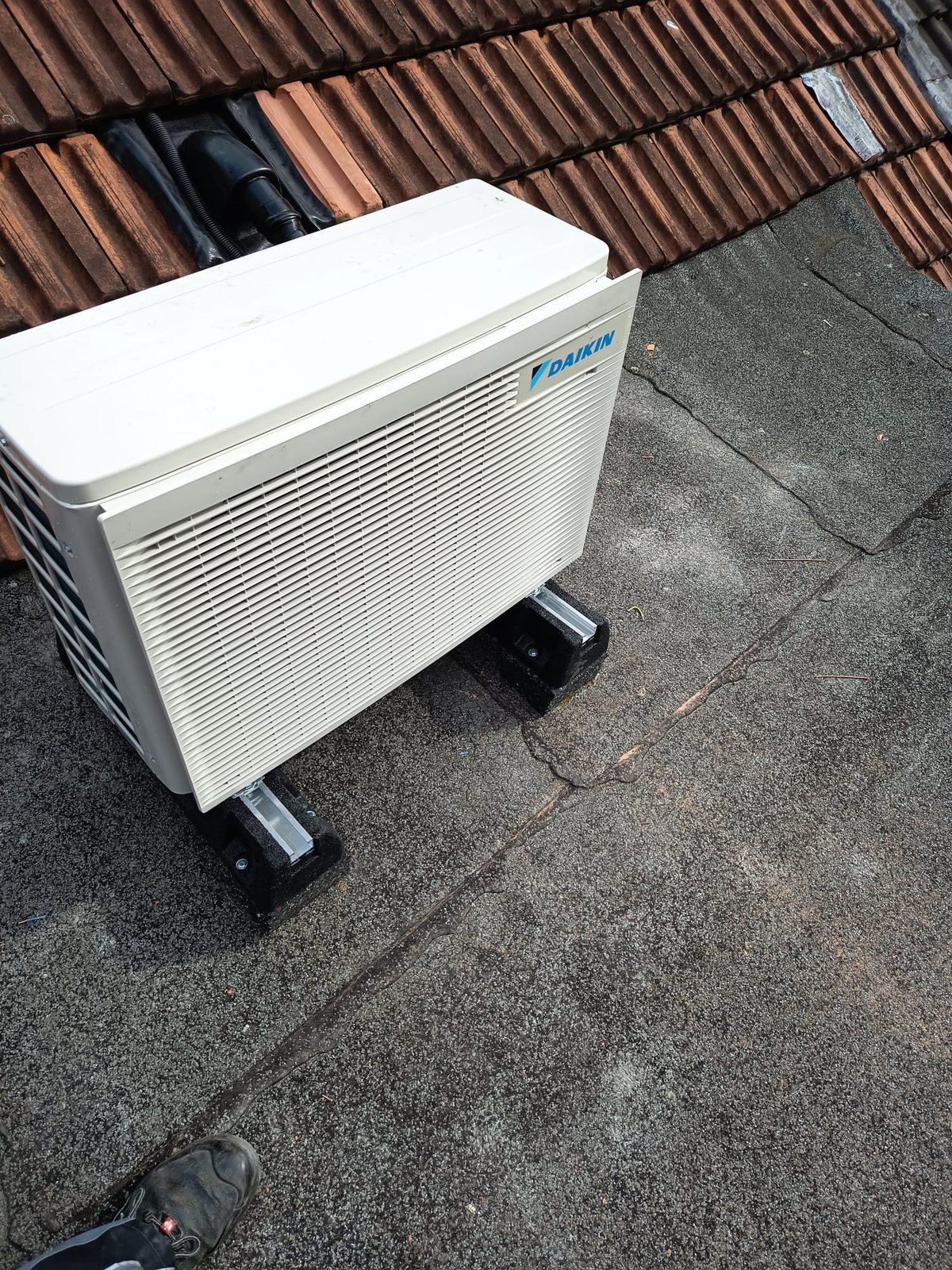

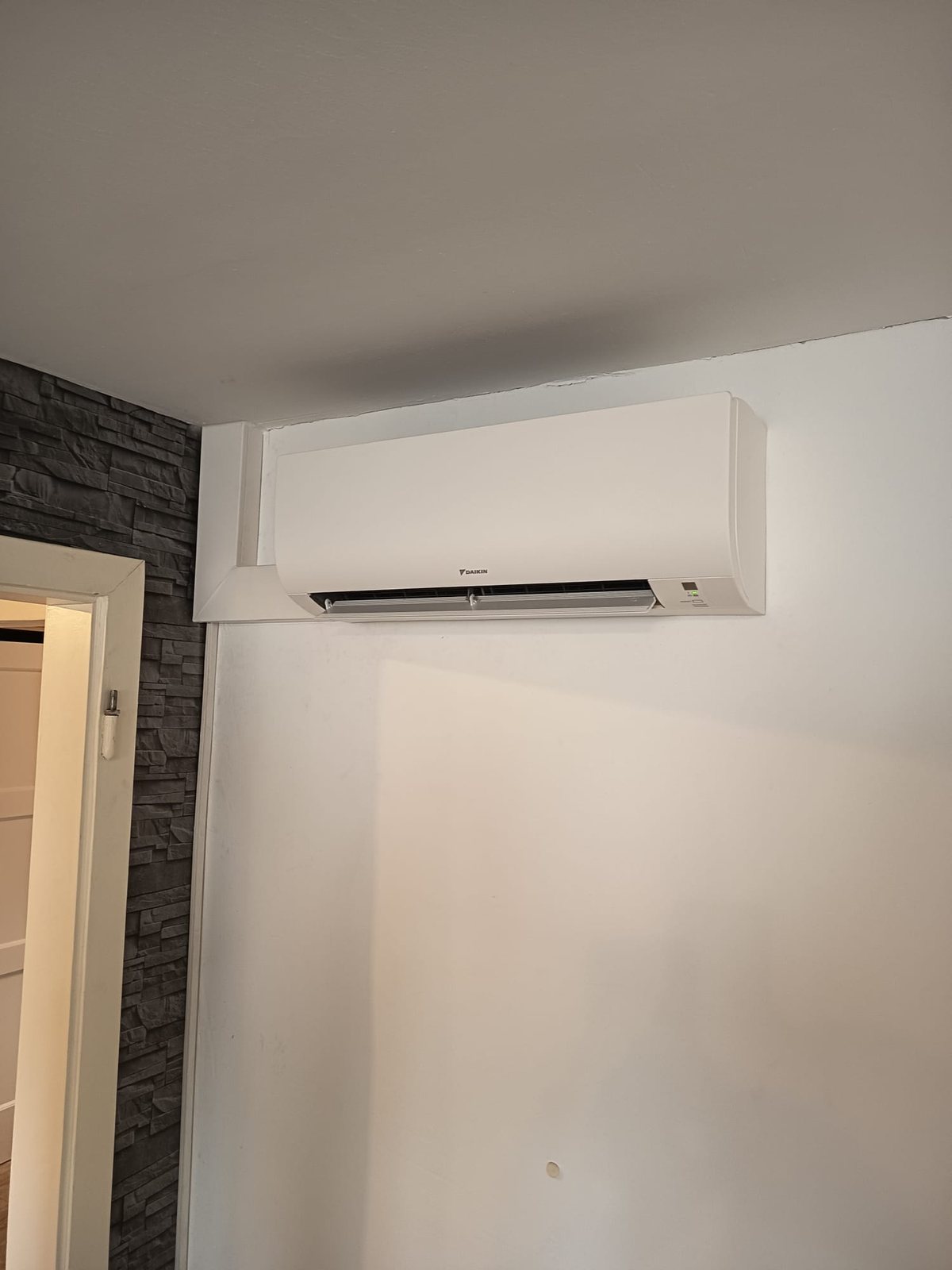

Keine Wärmepumpe, sondern eine Klimaanlage: Außeneinheit auf dem Dachbereich, innen das Wandgerät, das im Sommer für angenehme Temperaturen sorgt.

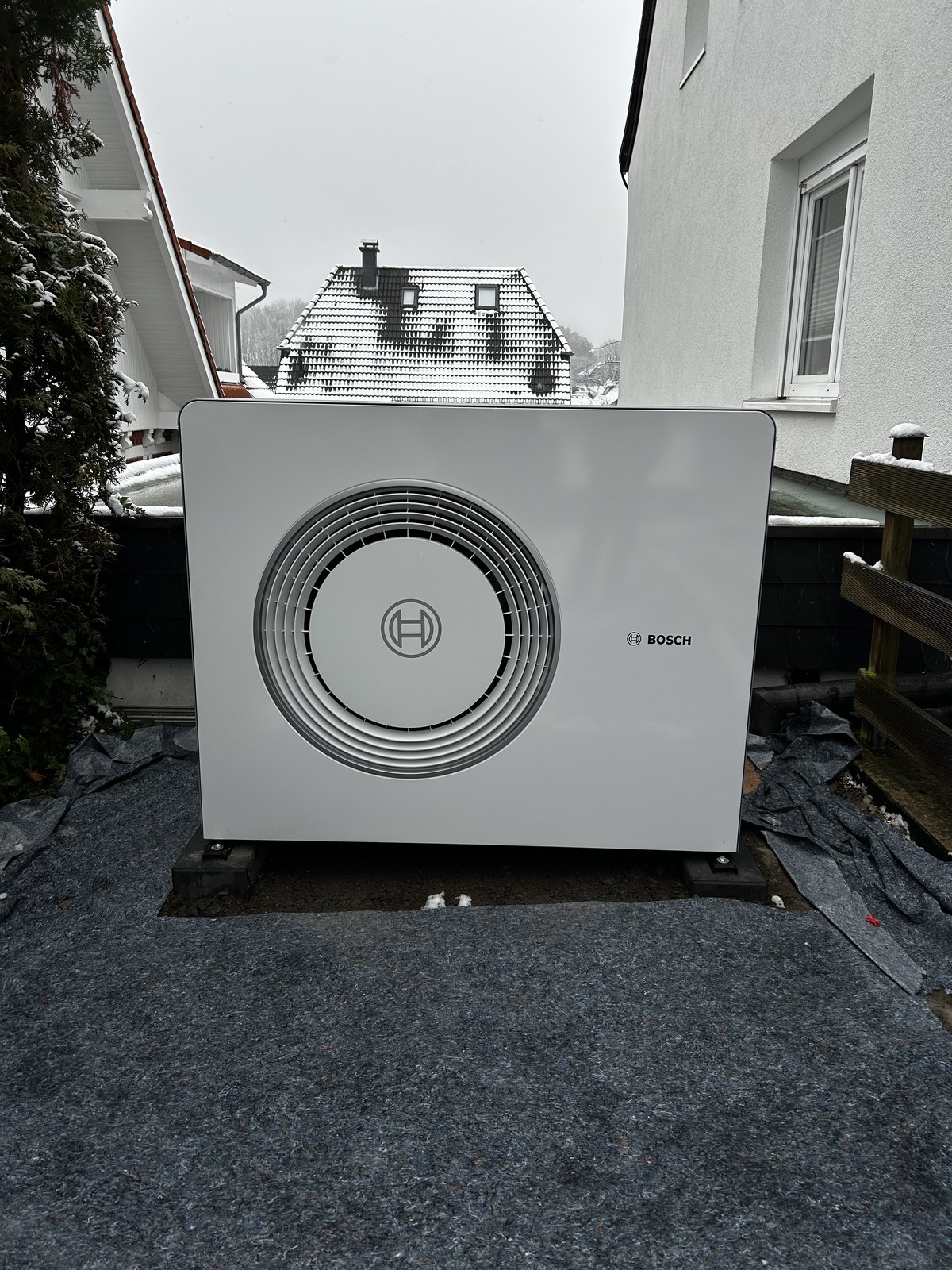

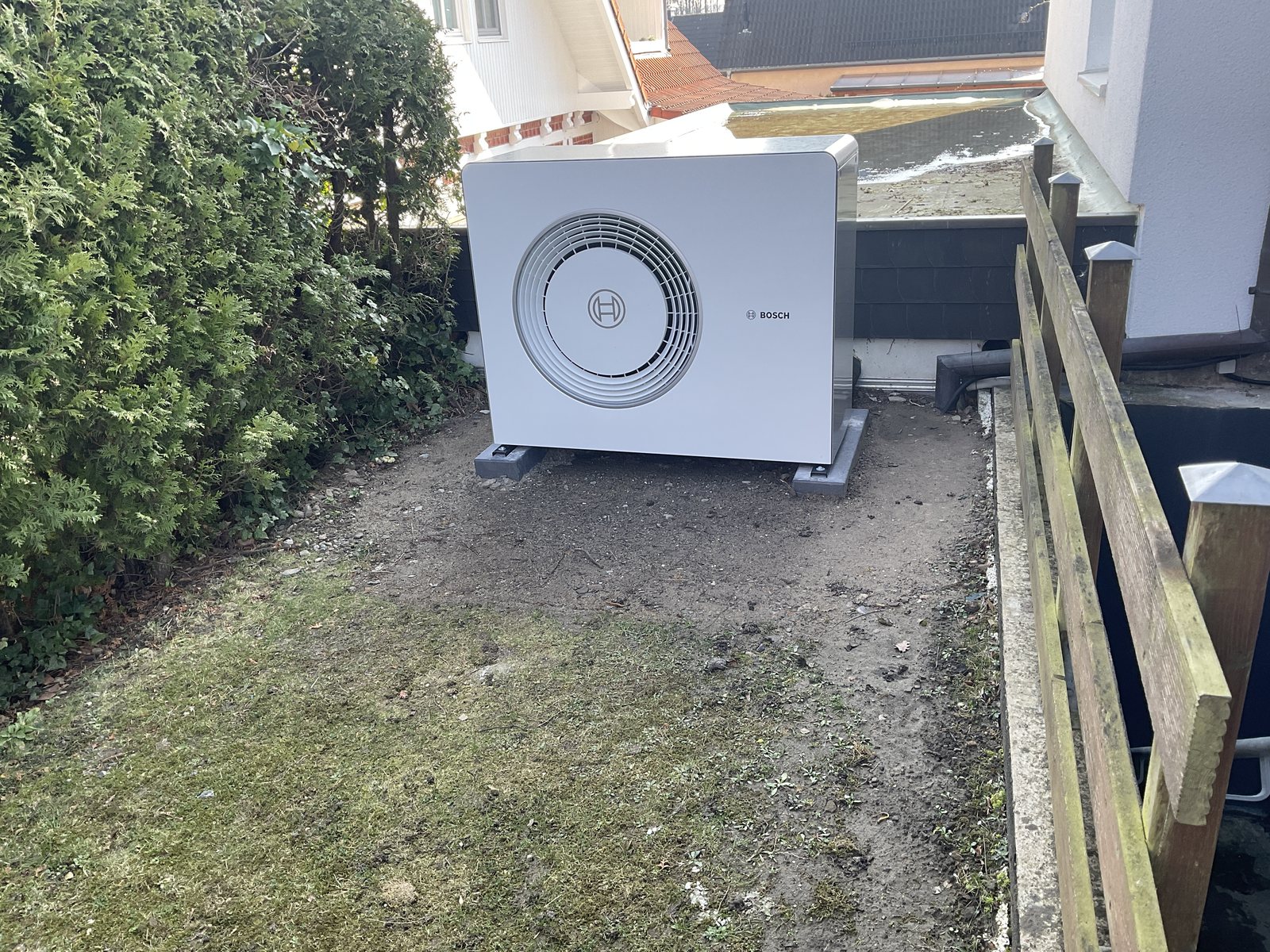

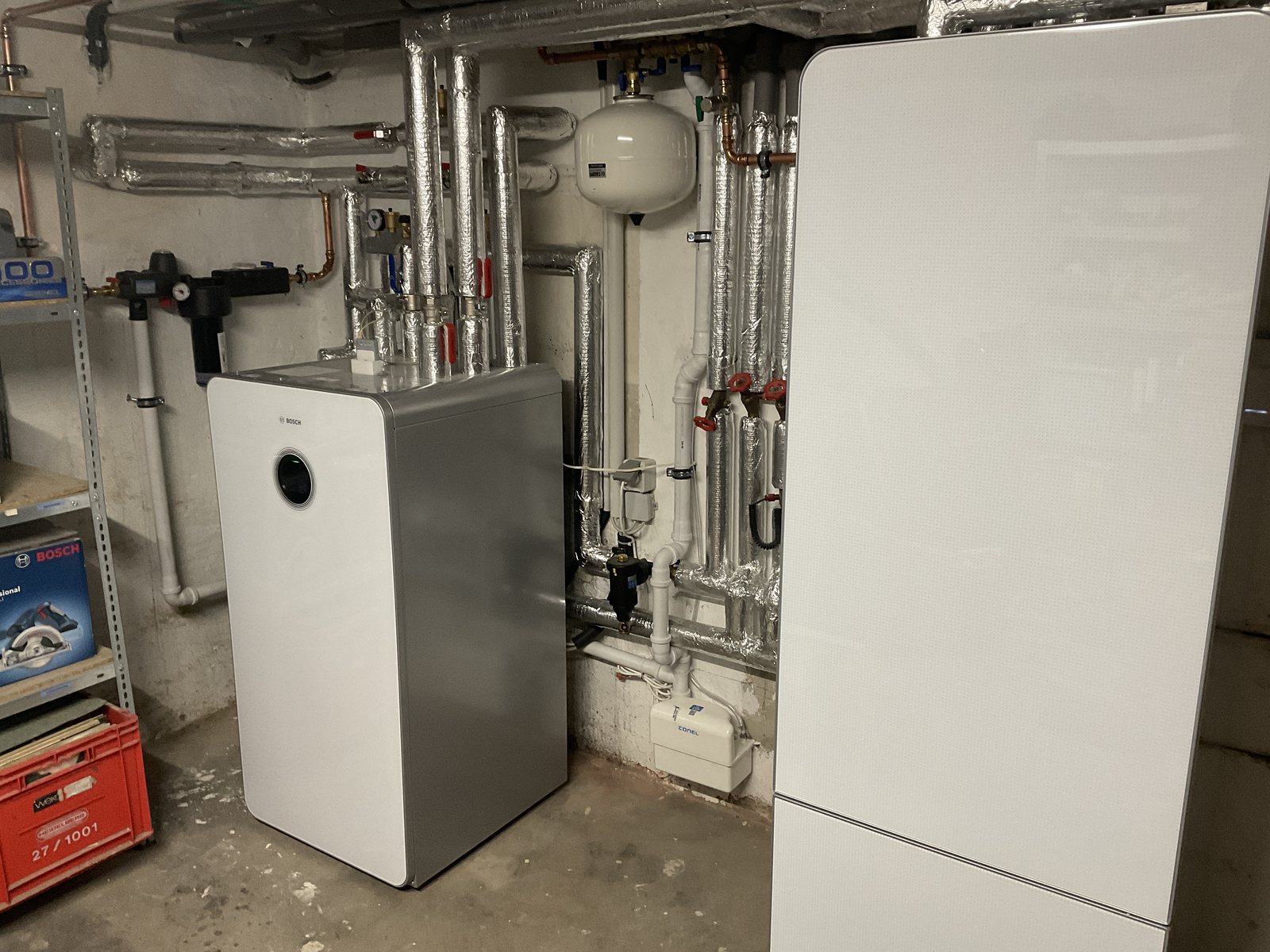

Außeneinheit an der Seitenwand, Inneneinheit im Hauswirtschaftsraum — eine Aufteilung, die in fast jedem Einfamilienhaus funktioniert und wenig Platz kostet.
Die Außeneinheit steht auf einem Kiesbett neben dem Haus, geschützt durch die Hecke. Im Keller ein wandhängender Speicher mit sauber verlegten Leitungen.
Die Außeneinheit steht neben der Hecke, gut zugänglich für die Wartung. Innen zwei weiße Türme: Inneneinheit und Speicher.
Neben der Kellertreppe war gerade genug Fläche für ein Fundament — dort steht eine NIBE S2060-6 mit 6 kW, das neue Monoblock-Gerät mit dem natürlichen Kältemittel R290. Monoblock heißt: Der komplette Kältekreis sitzt im Außengerät, ins Haus geht nur eine Wasserleitung. Im Keller reicht deshalb ein Pufferspeicher UKV 100 mit Pumpenstation und Regelung.

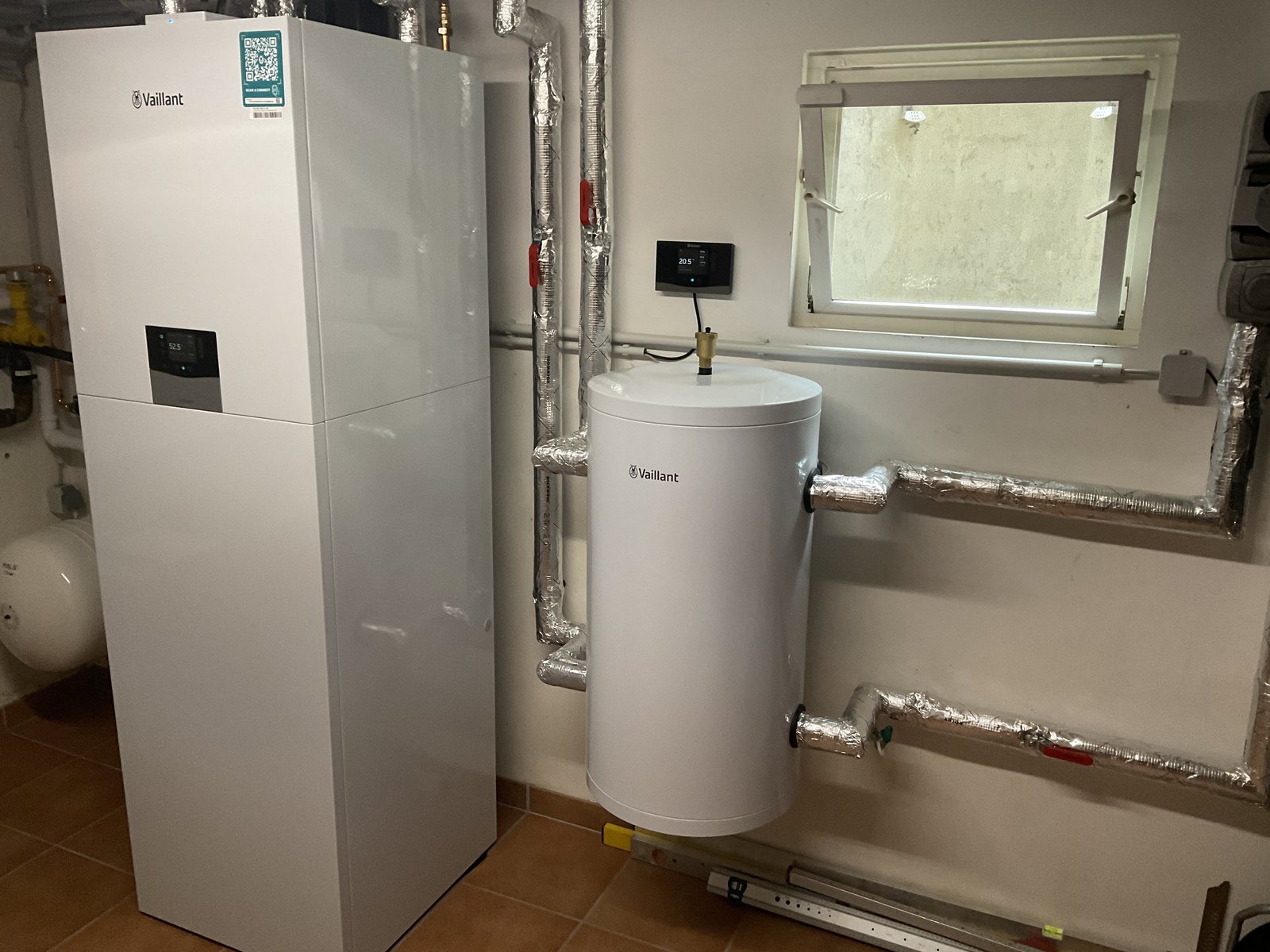

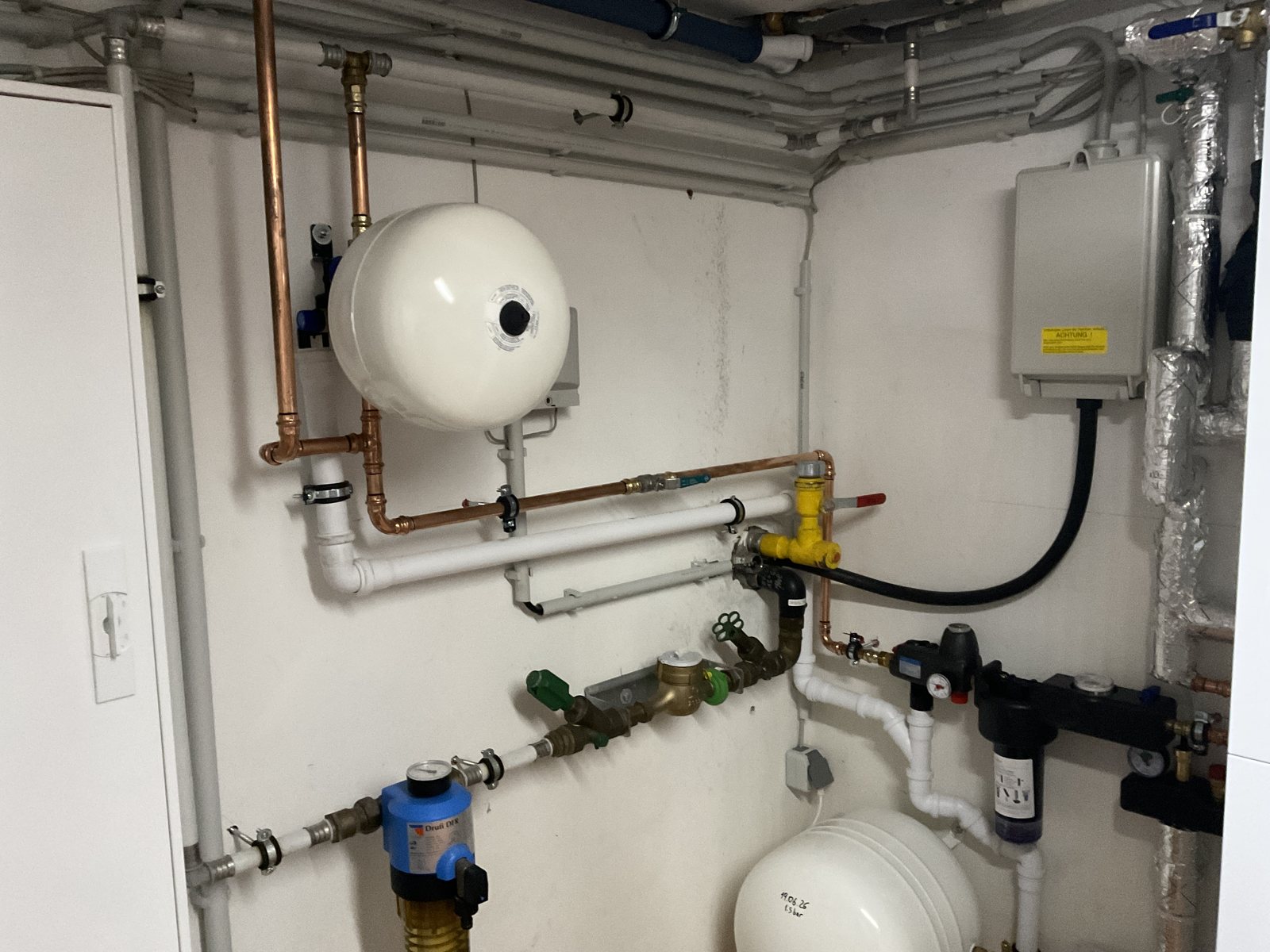

Das zweite Projekt in Essen: Außeneinheit an der Hauswand, im Keller Inneneinheit und Warmwasserspeicher nebeneinander. Eine Standardlösung, die zuverlässig läuft.
Auf dem schmalen Streifen neben dem Haus war gerade genug Platz für das Fundament. Dort steht heute eine NIBE F2120-16. Im Keller ergänzen ein Warmwasserspeicher, ein Pufferspeicher und die Regelung die Anlage.

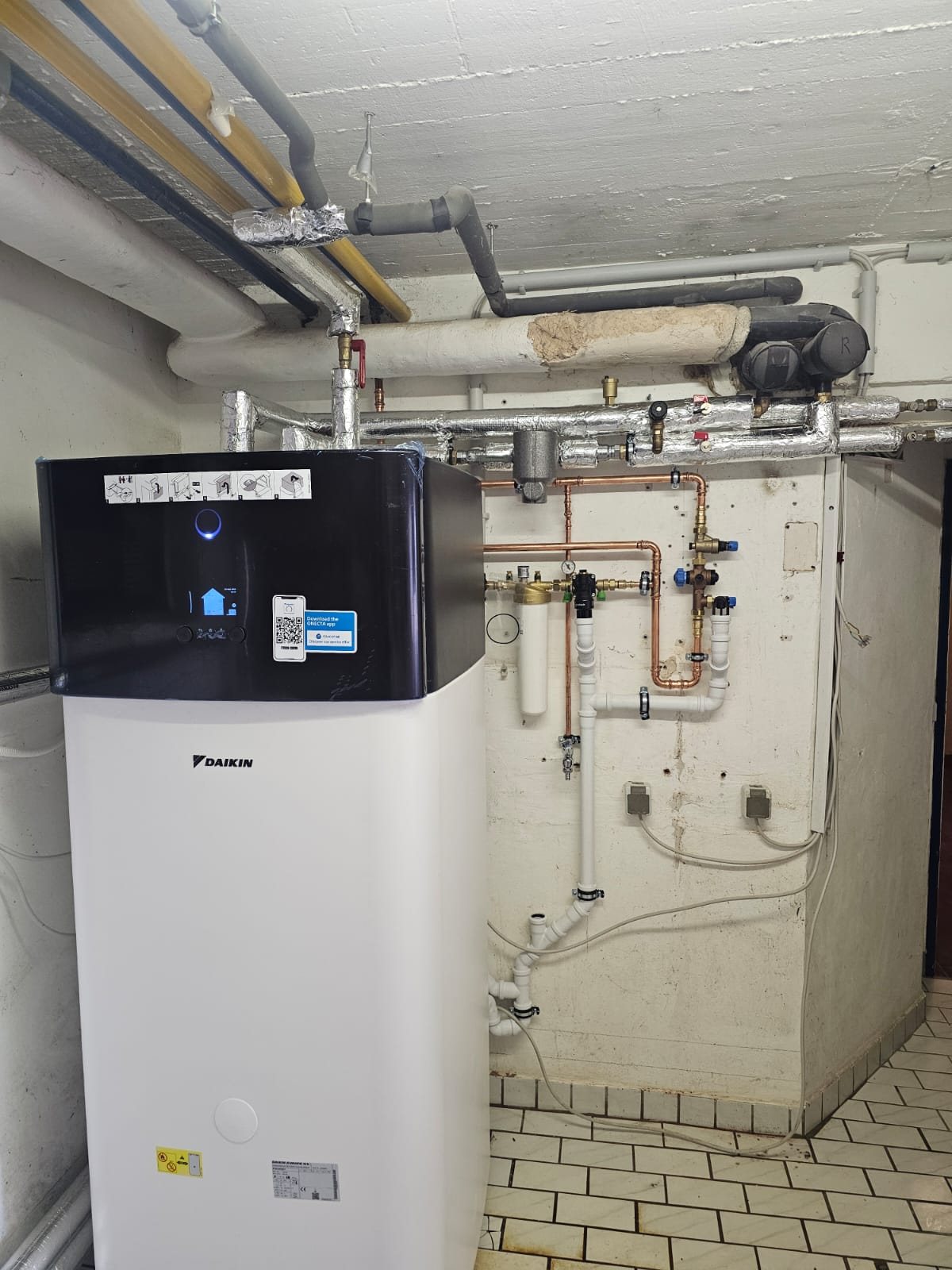

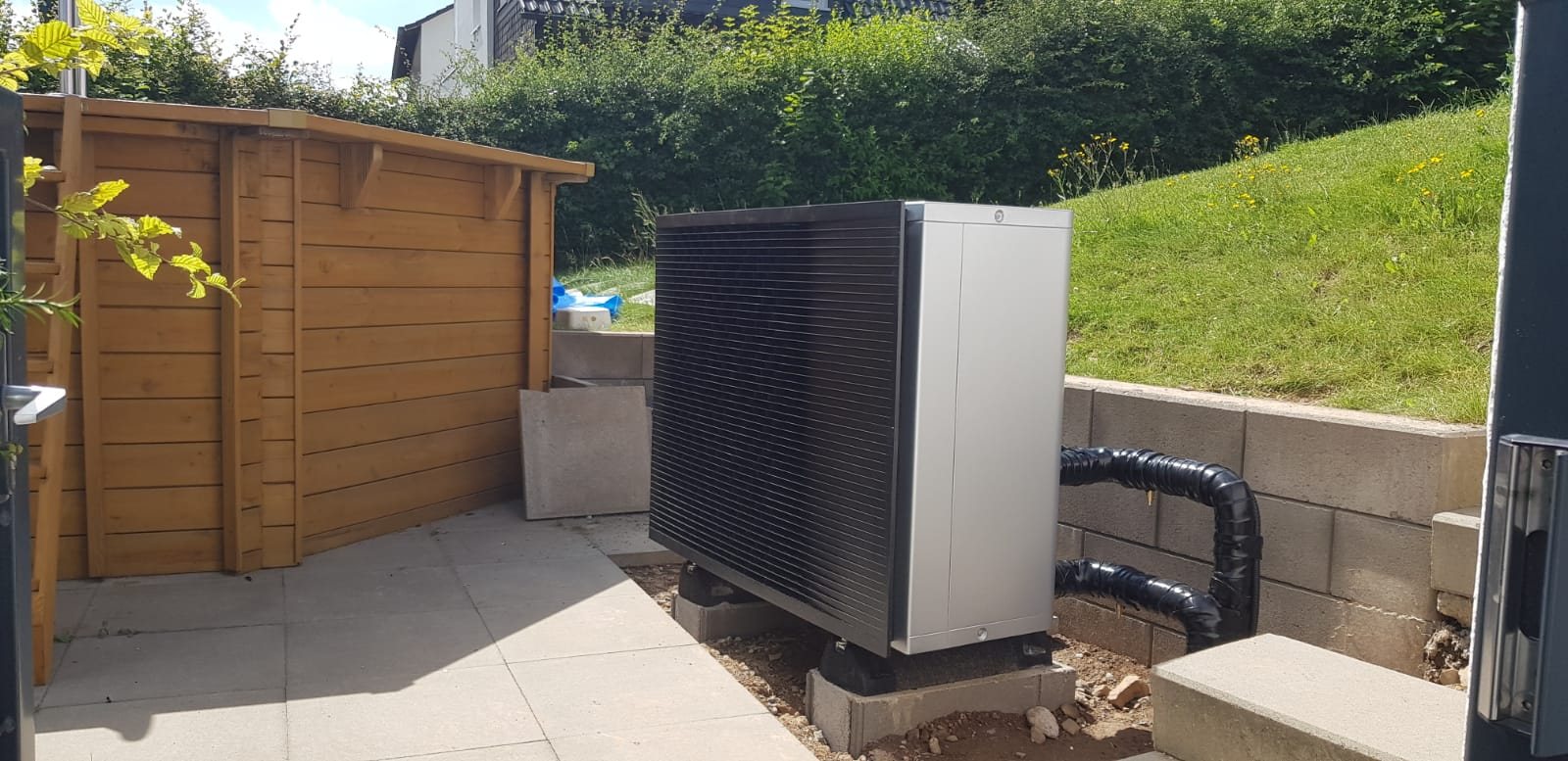

Die Anlage steht versteckt hinter dem Gartenhaus — vom Wohnbereich aus weder zu sehen noch zu hören. Innen eine kompakte Daikin-Inneneinheit.
Zwischen Palmlilien und Sträuchern verschwindet die Vaillant aroTHERM fast. Im Keller ein hoher Speicher mit neuer Anbindung.

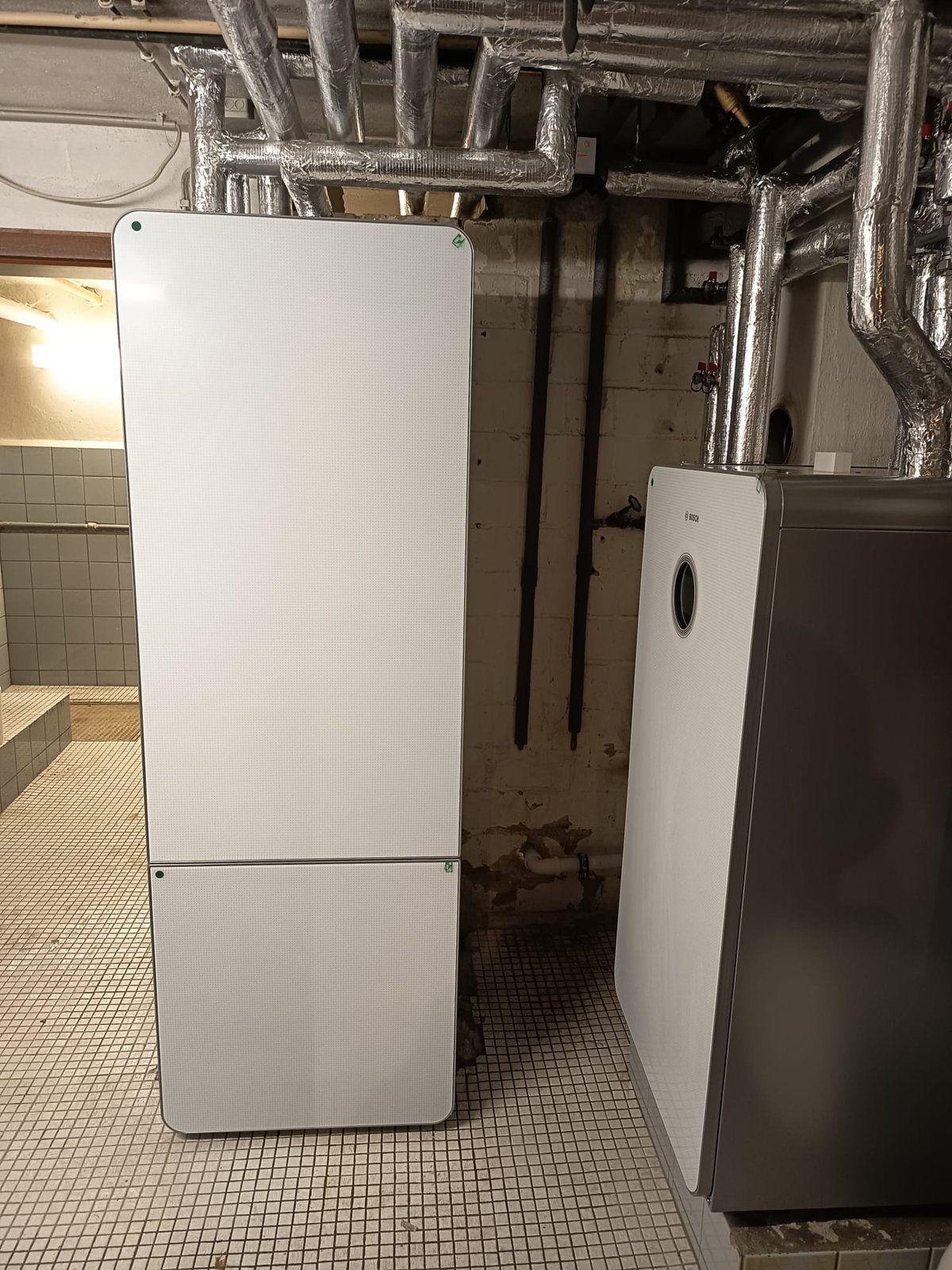

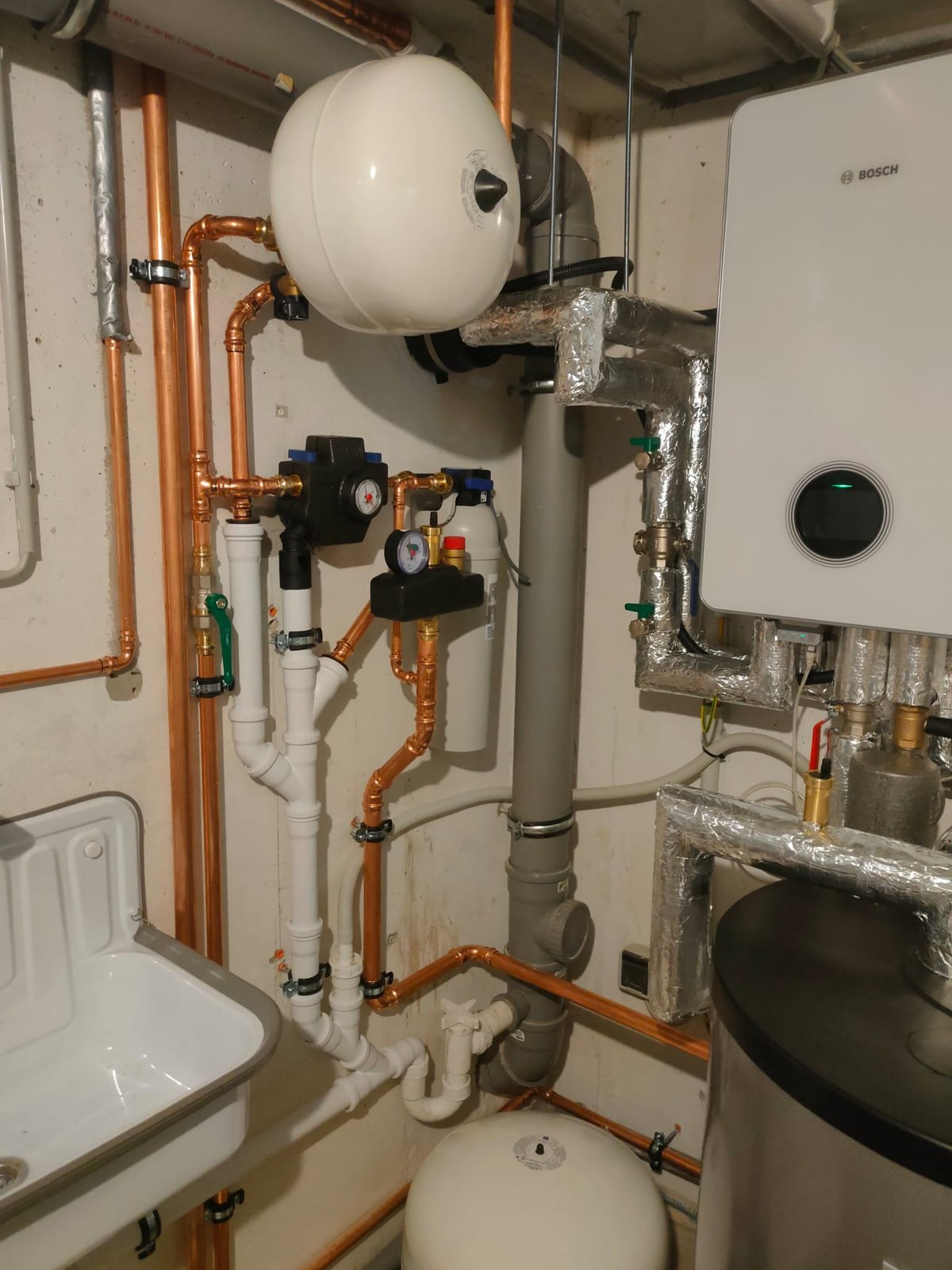

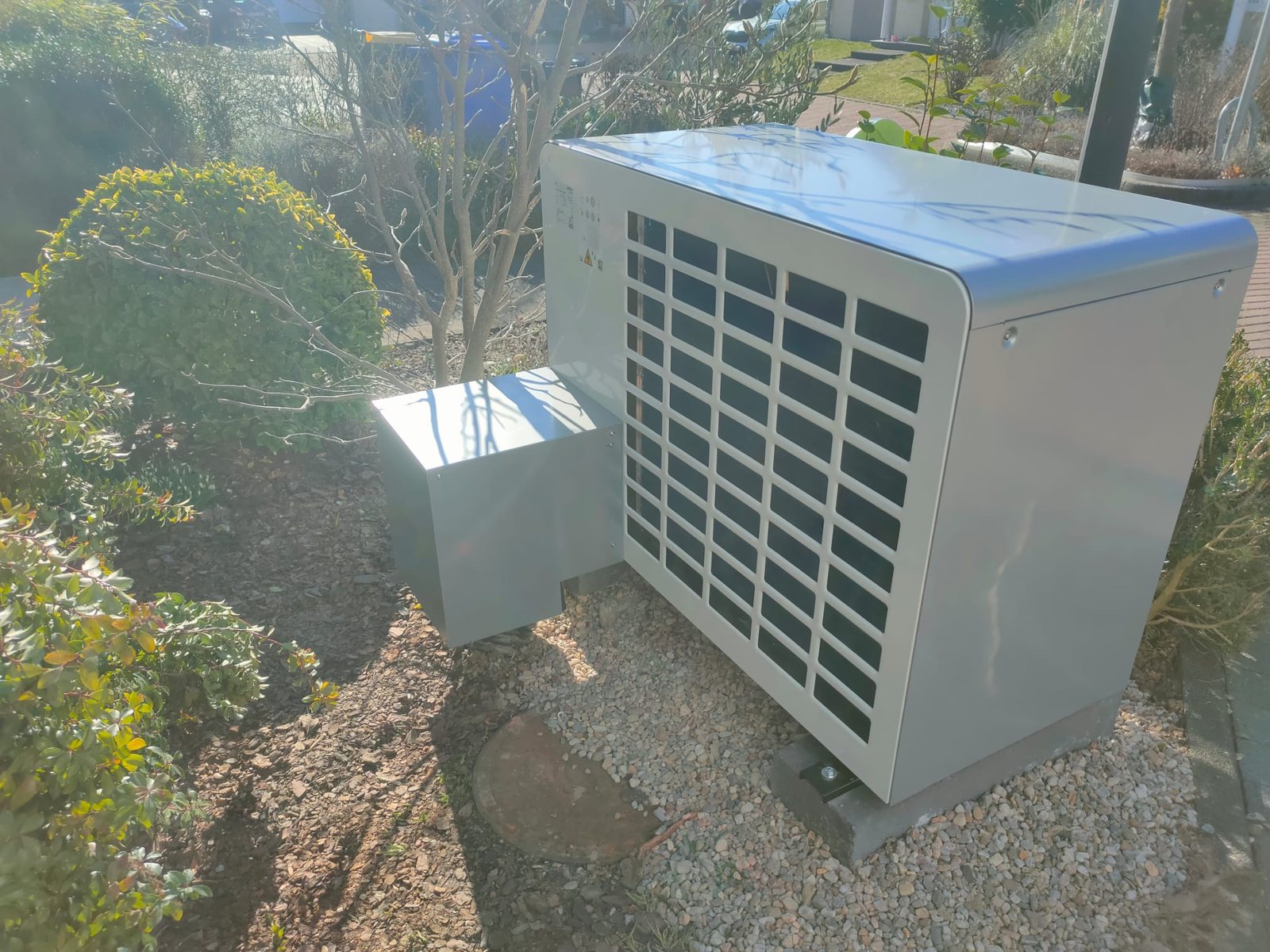

Die Außeneinheit im Garten, im Keller die Bosch-Technik mit Speicher und Ausdehnungsgefäß.

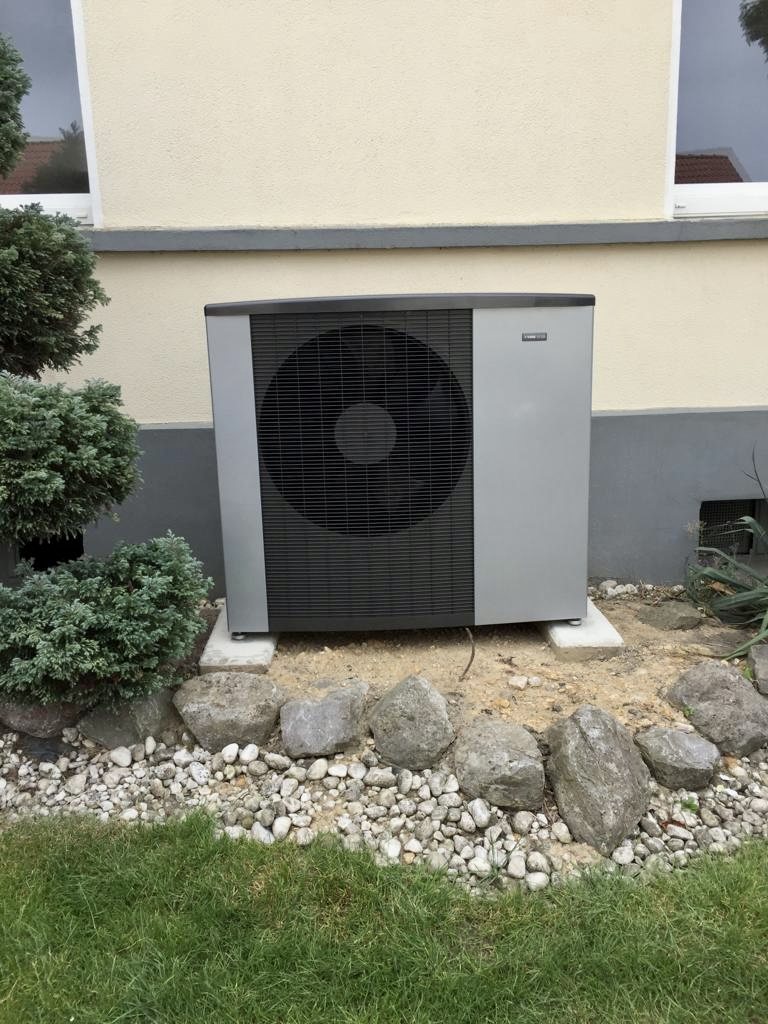

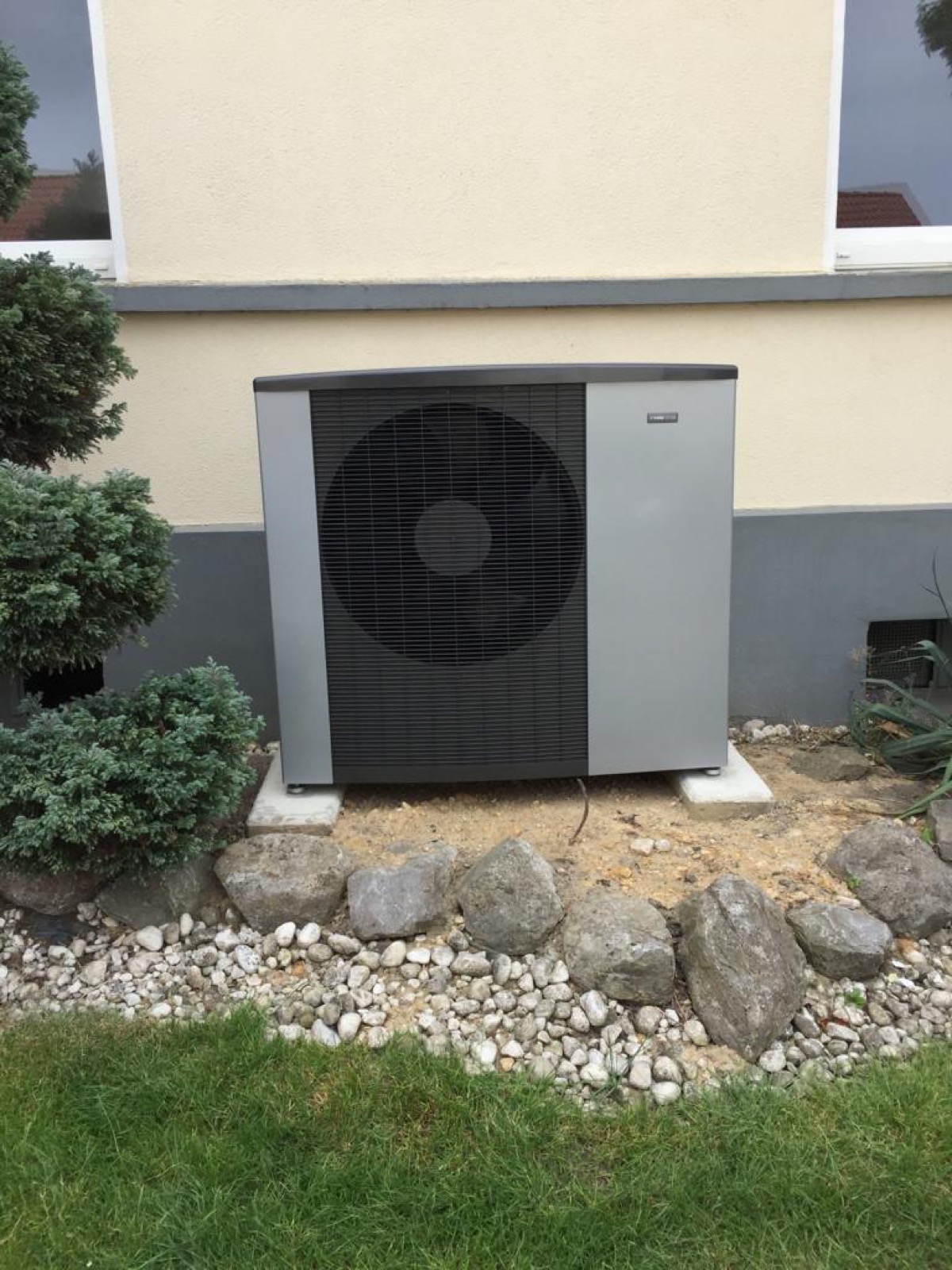

Draußen an der Hauswand arbeitet eine NIBE Luft-Wasser-Wärmepumpe. Im Keller stehen zwei Speicher nebeneinander: einer für das warme Wasser, einer als Puffer für die Heizung. Der Puffer gleicht Lastspitzen aus und verlängert die Laufzeiten.
Für den höheren Wärmebedarf arbeiten zwei NIBE F2120 mit je 16 kW im Verbund — eine Kaskade mit 32 kW Gesamtleistung. Sie schalten sich nach Bedarf zu, statt dass ein einzelnes Gerät ständig unter Volllast läuft. Im Keller stehen ein Warmwasserspeicher und ein 200-Liter-Pufferspeicher samt Regelung.

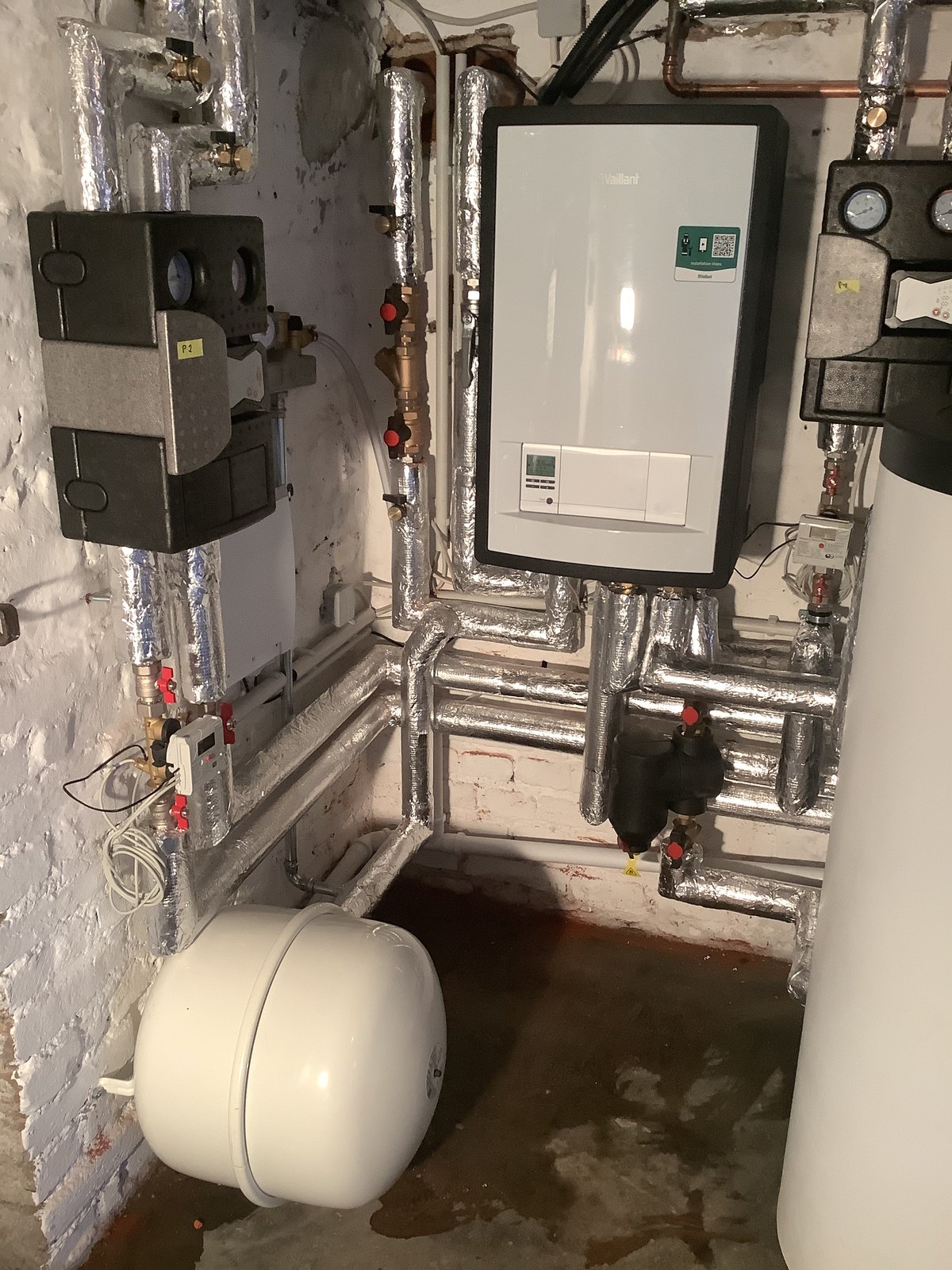

Zwei betagte Gaskessel teilten sich einen engen Kellerraum, jeder mit eigenem Abgasrohr. Ersetzt haben wir beide durch eine einzige Wärmepumpe vor dem Haus. Der Kellerraum steht dem Eigentümer heute wieder zur Verfügung.

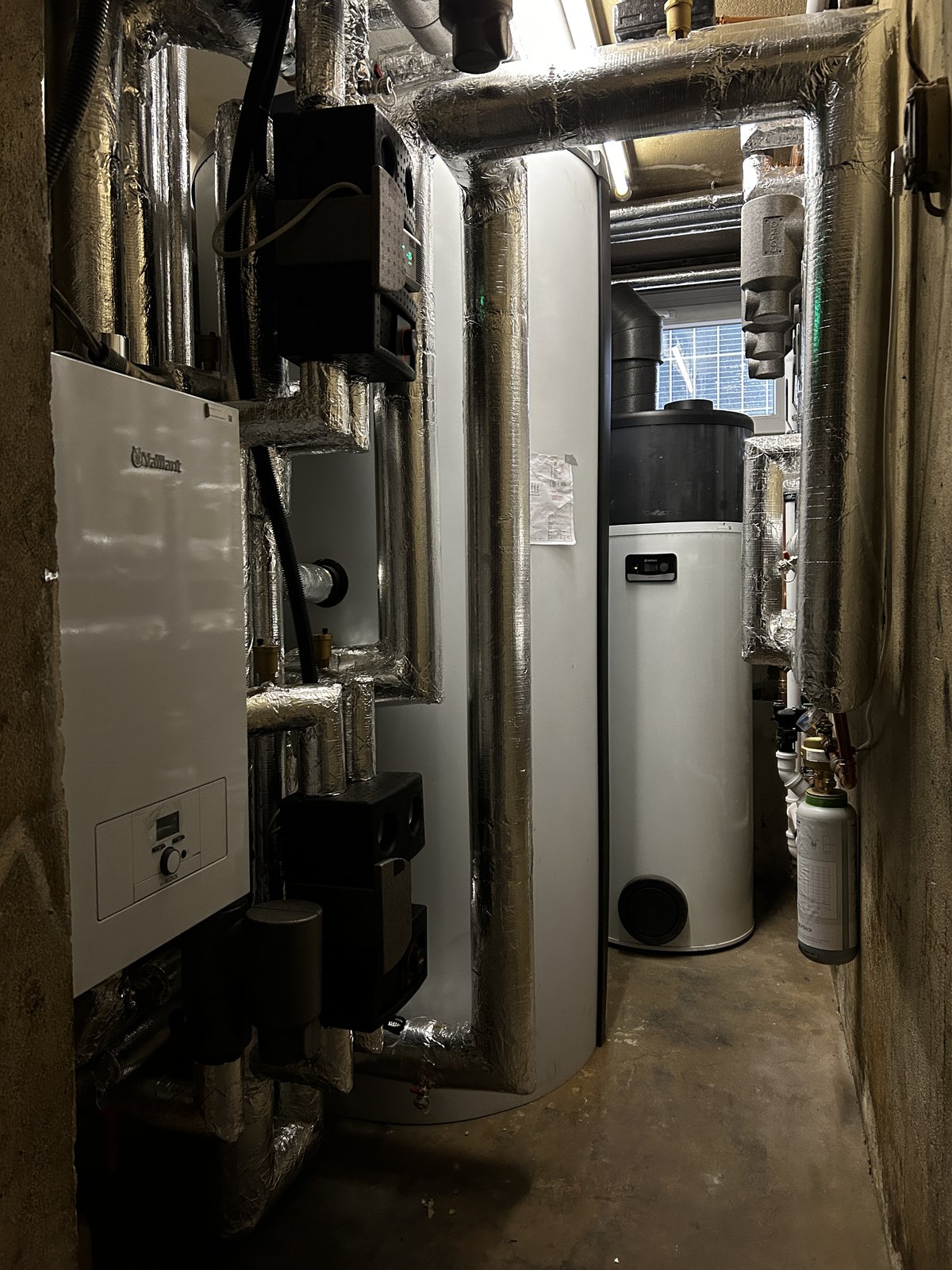

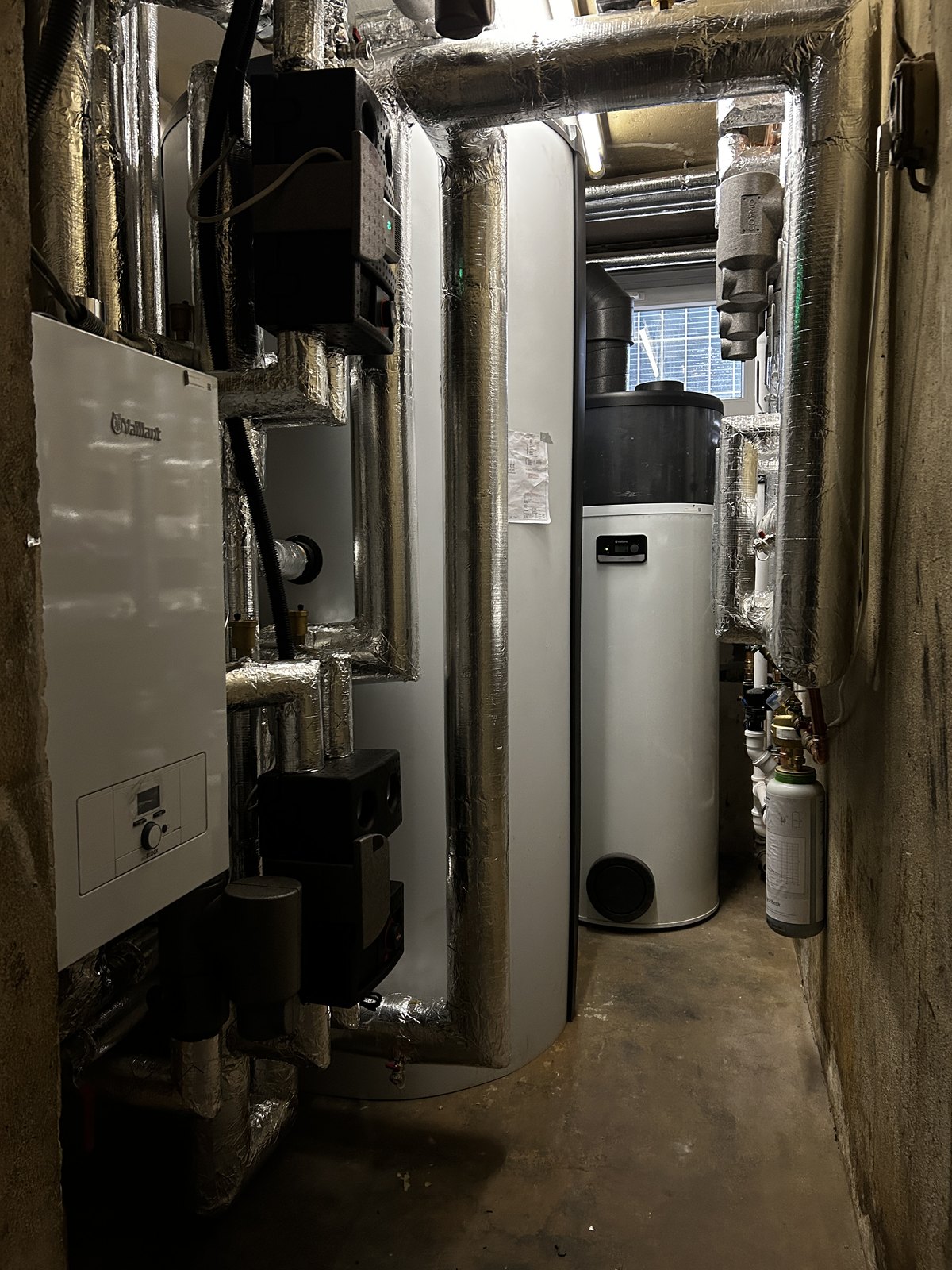

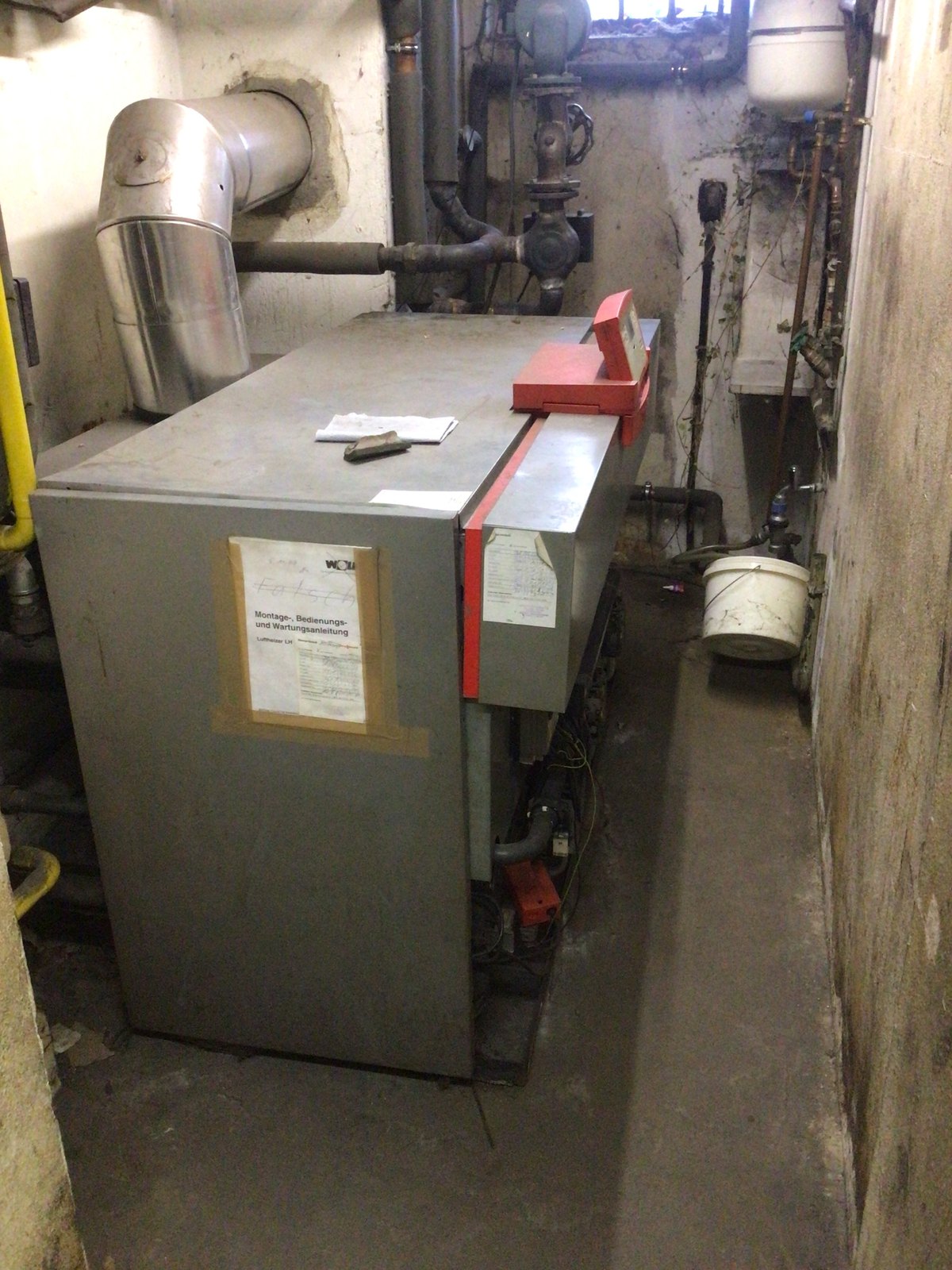

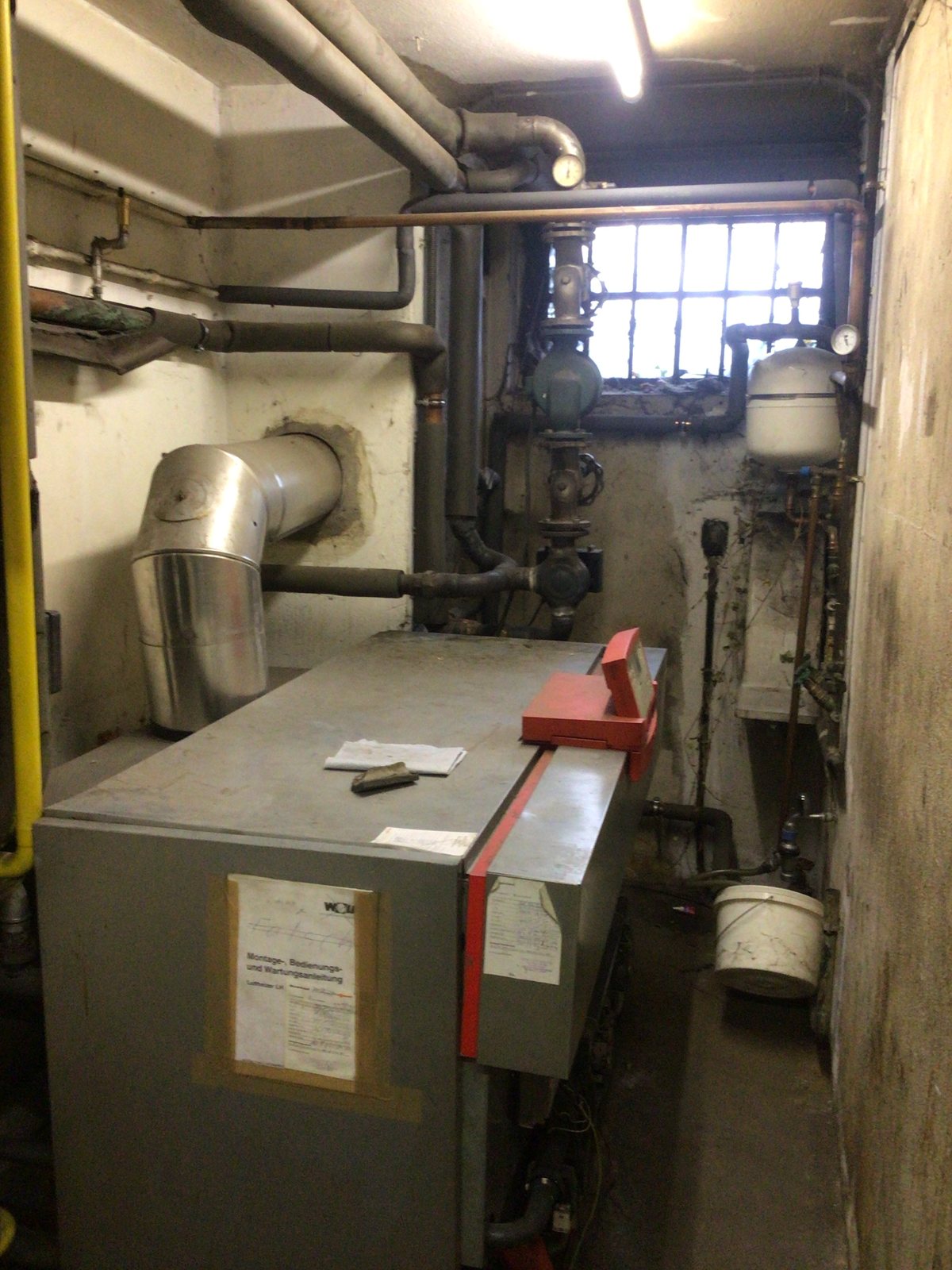

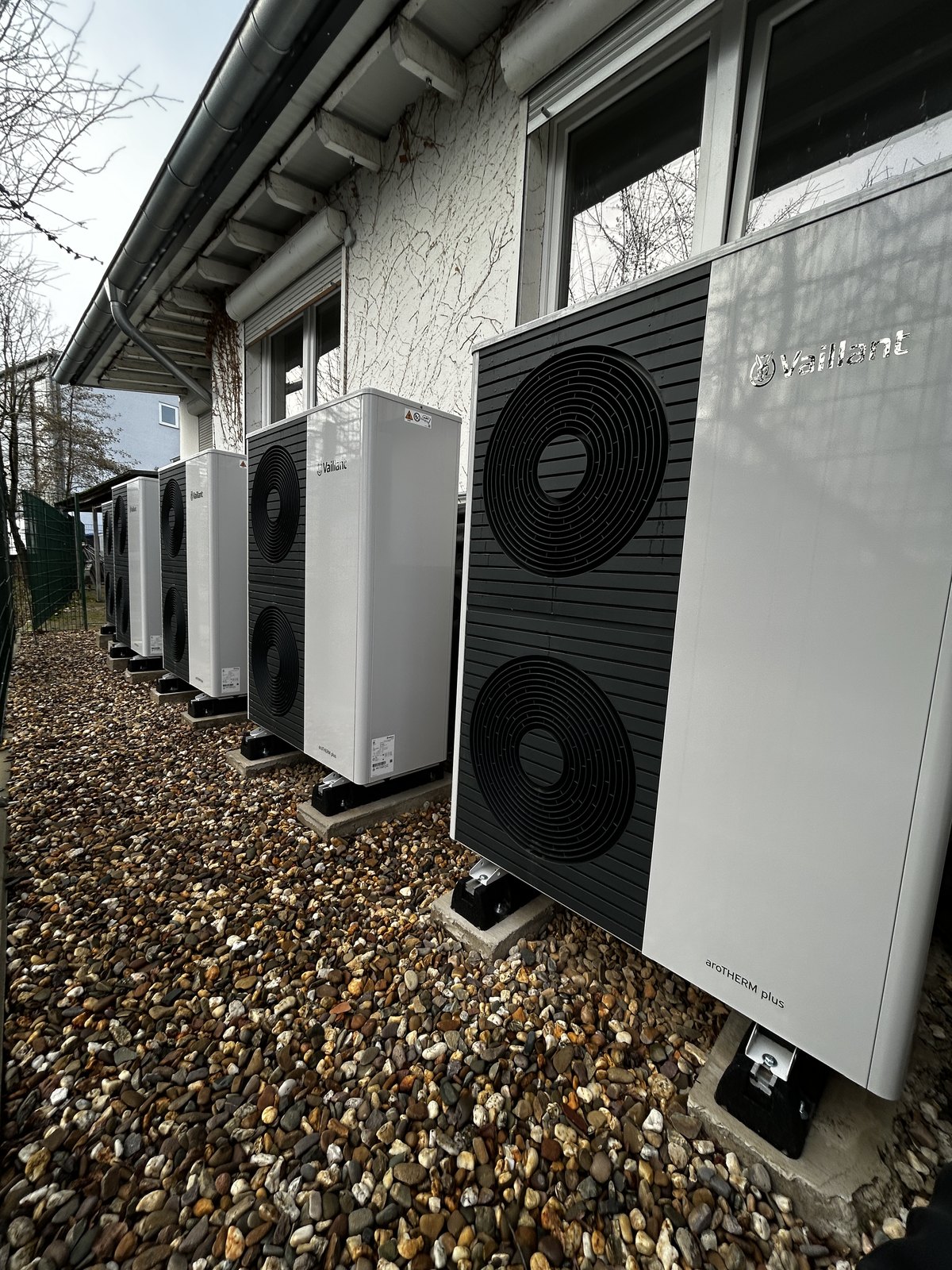

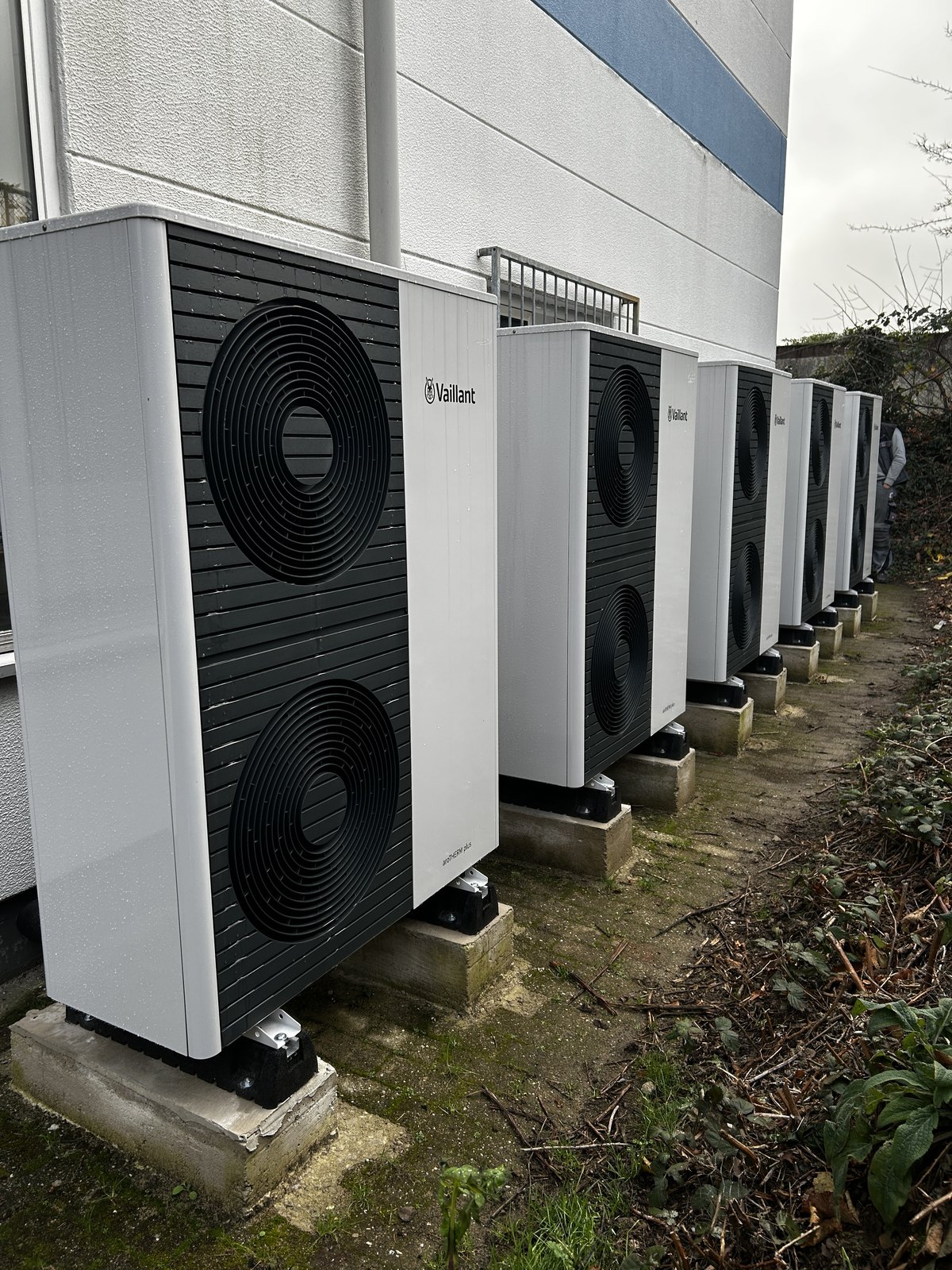

Über zwanzig Jahre hatte die alte Gasanlage im engen Kellergang gearbeitet. Ersetzt haben wir sie durch eine Kaskade aus fünf Vaillant aroTHERM plus an der Hauswand: Sie schalten sich je nach Bedarf einzeln zu, statt dass ein großes Gerät ständig unter Volllast läuft. Gesteuert wird das über eine Vaillant-Kaskadenregelung. Für das Warmwasser kam zusätzlich eine Abluftwärmepumpe dazu, die die warme Raumluft nutzt, die sonst verloren ginge.

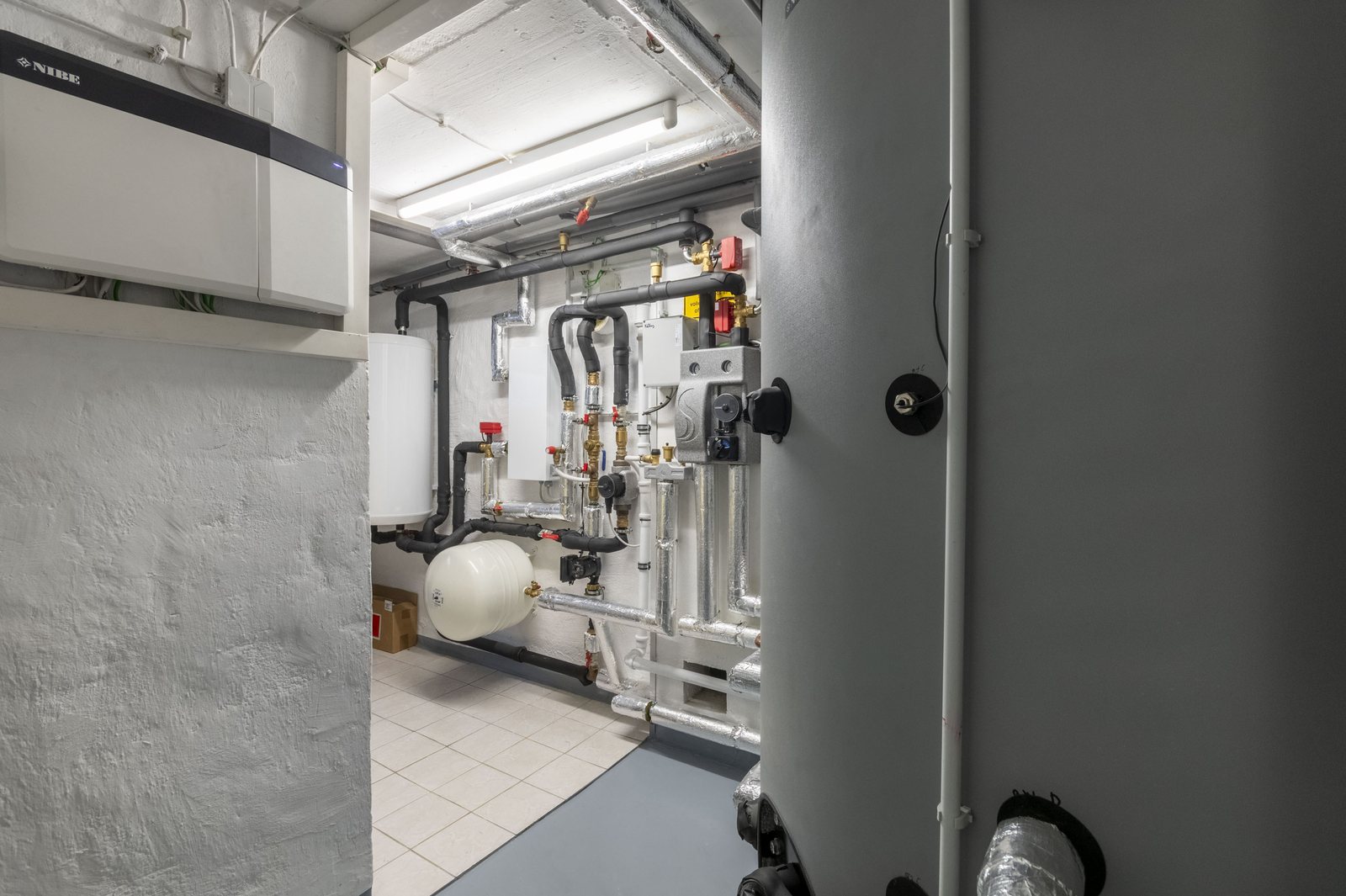

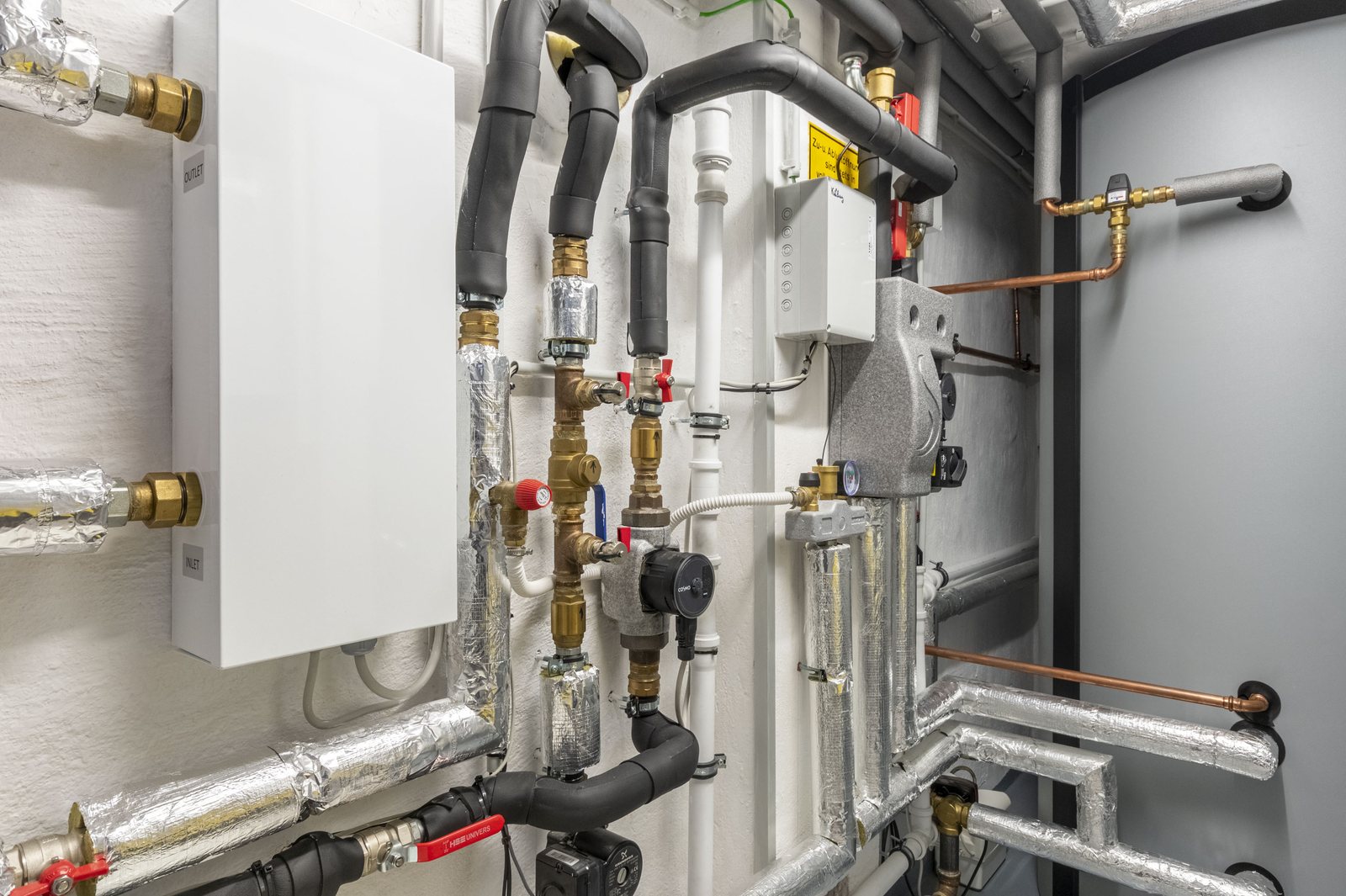

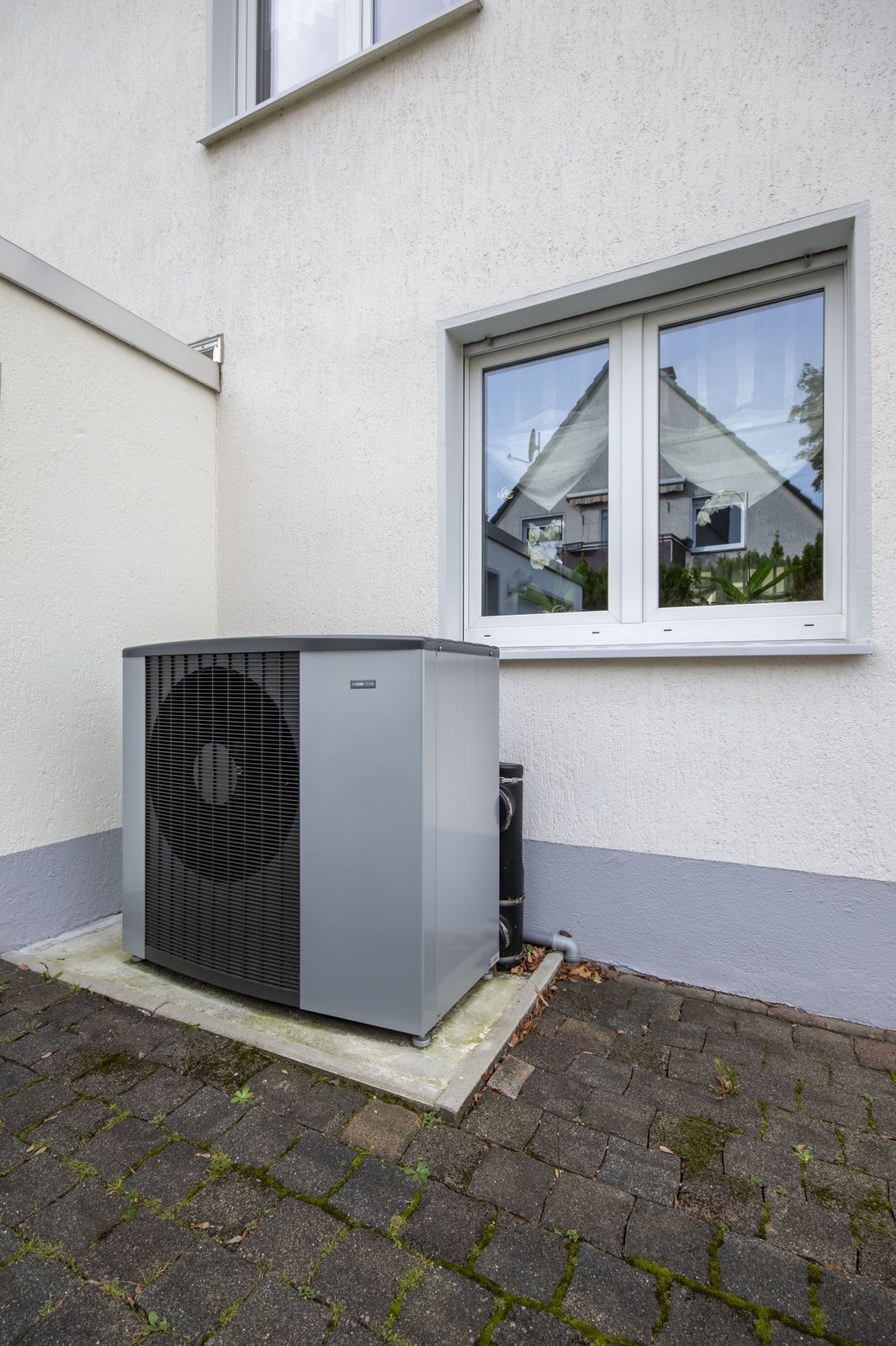

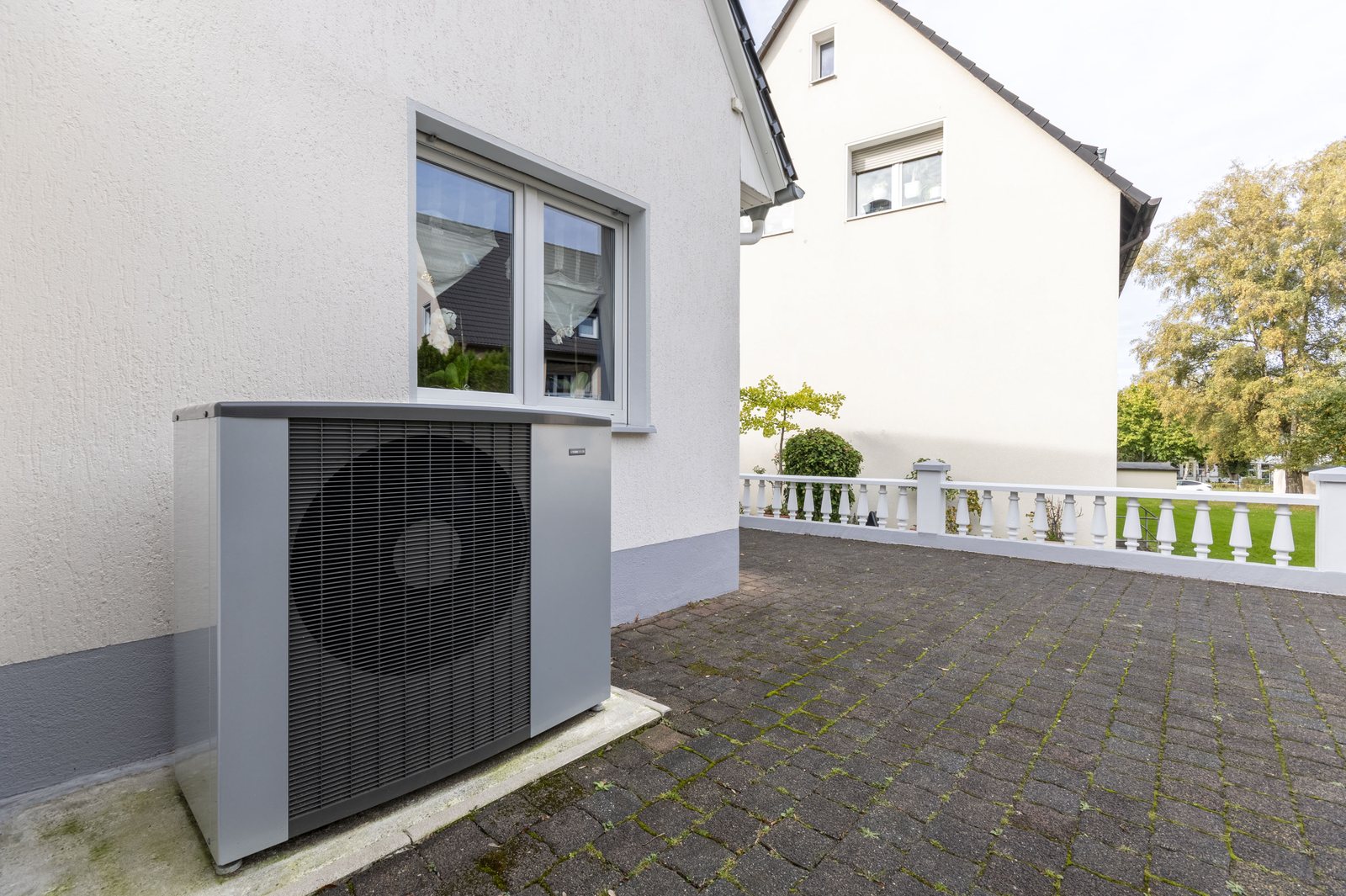

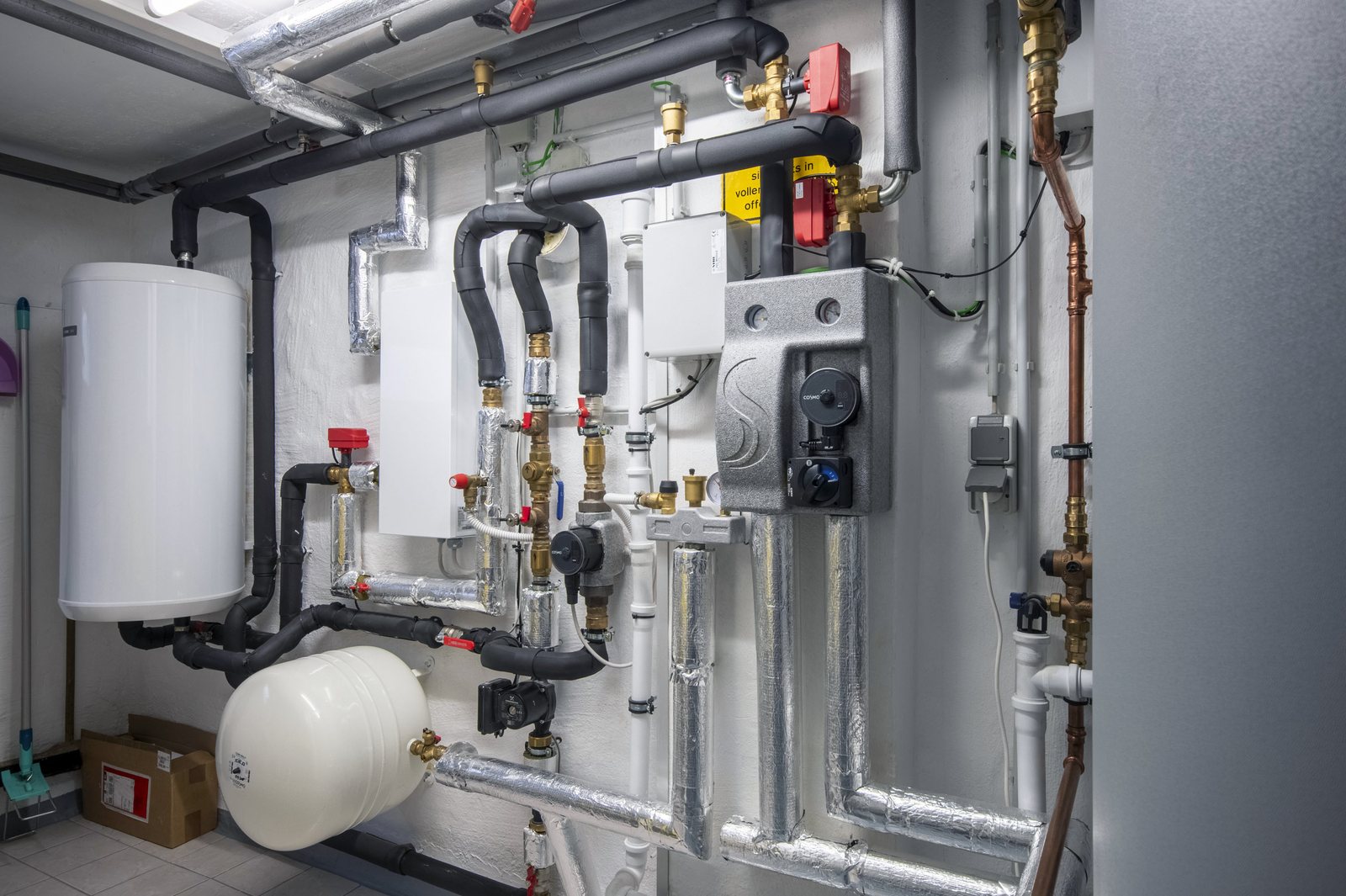

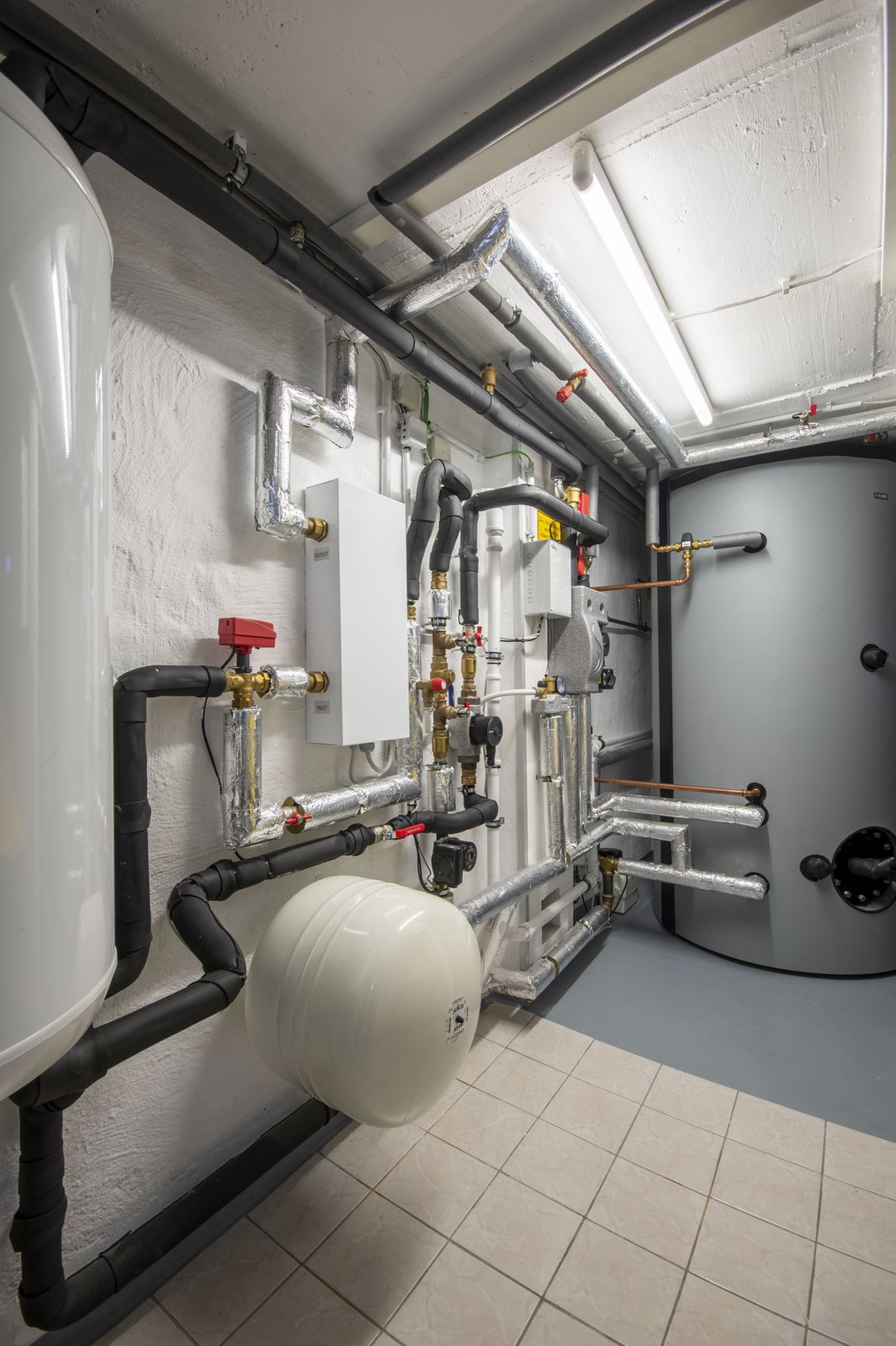

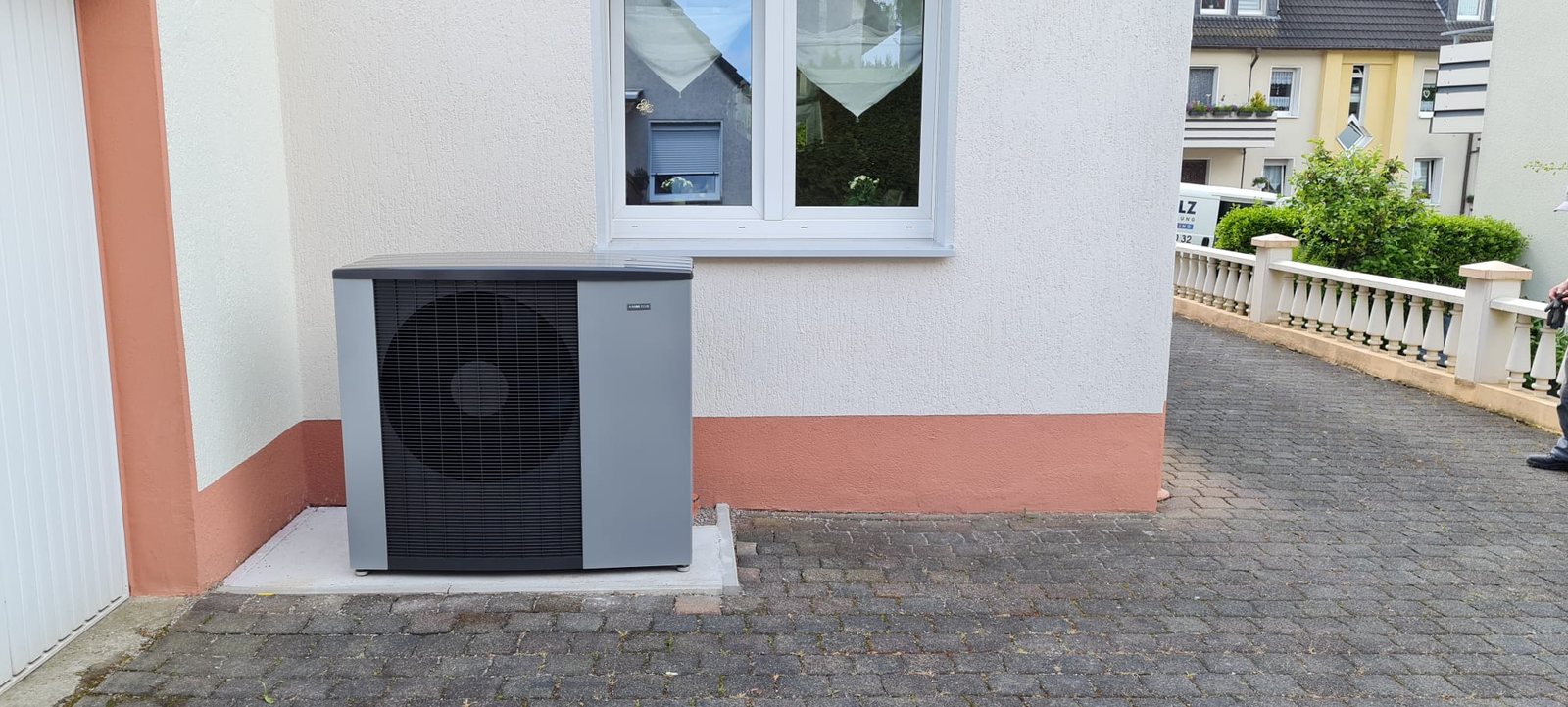

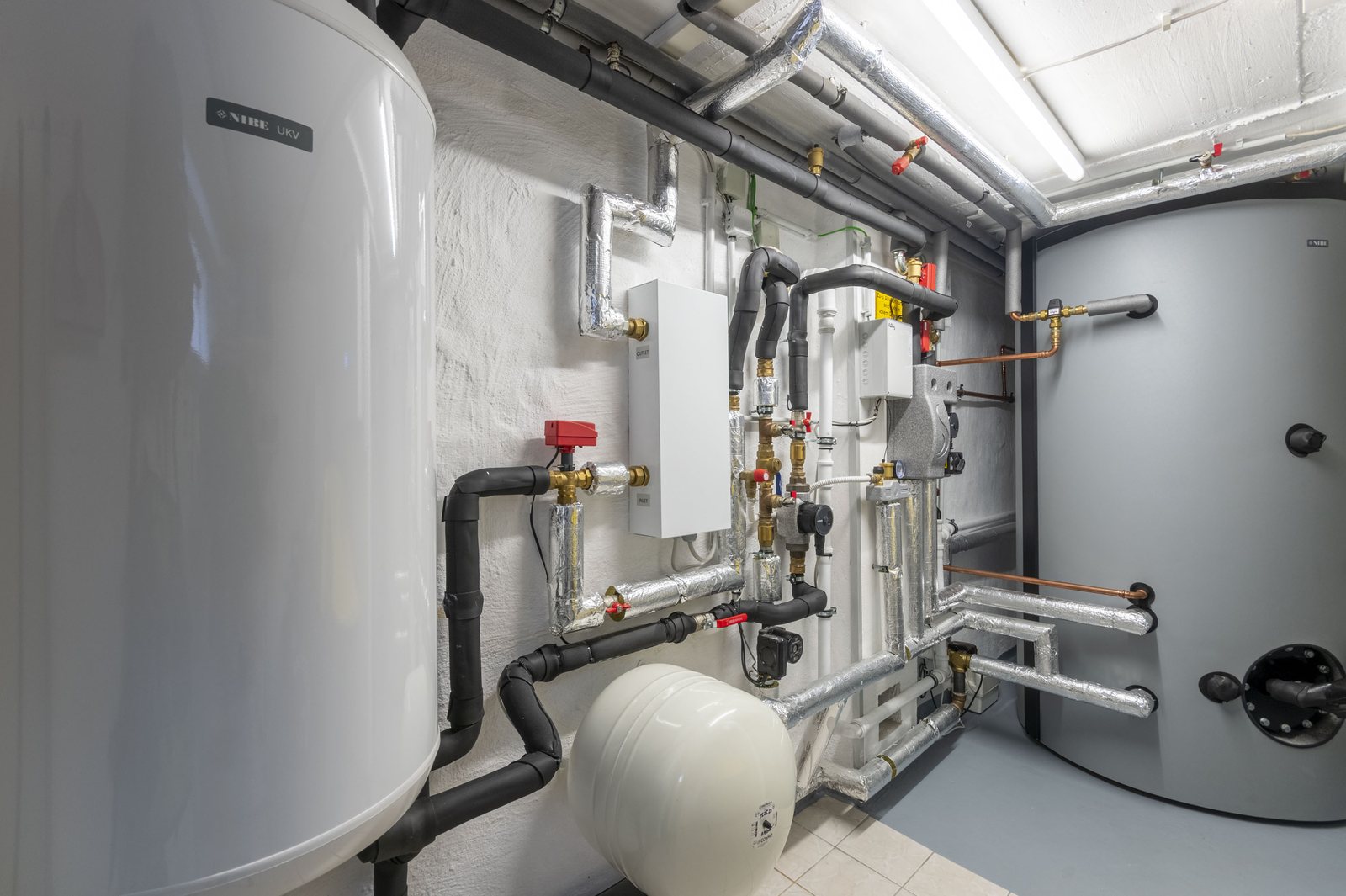

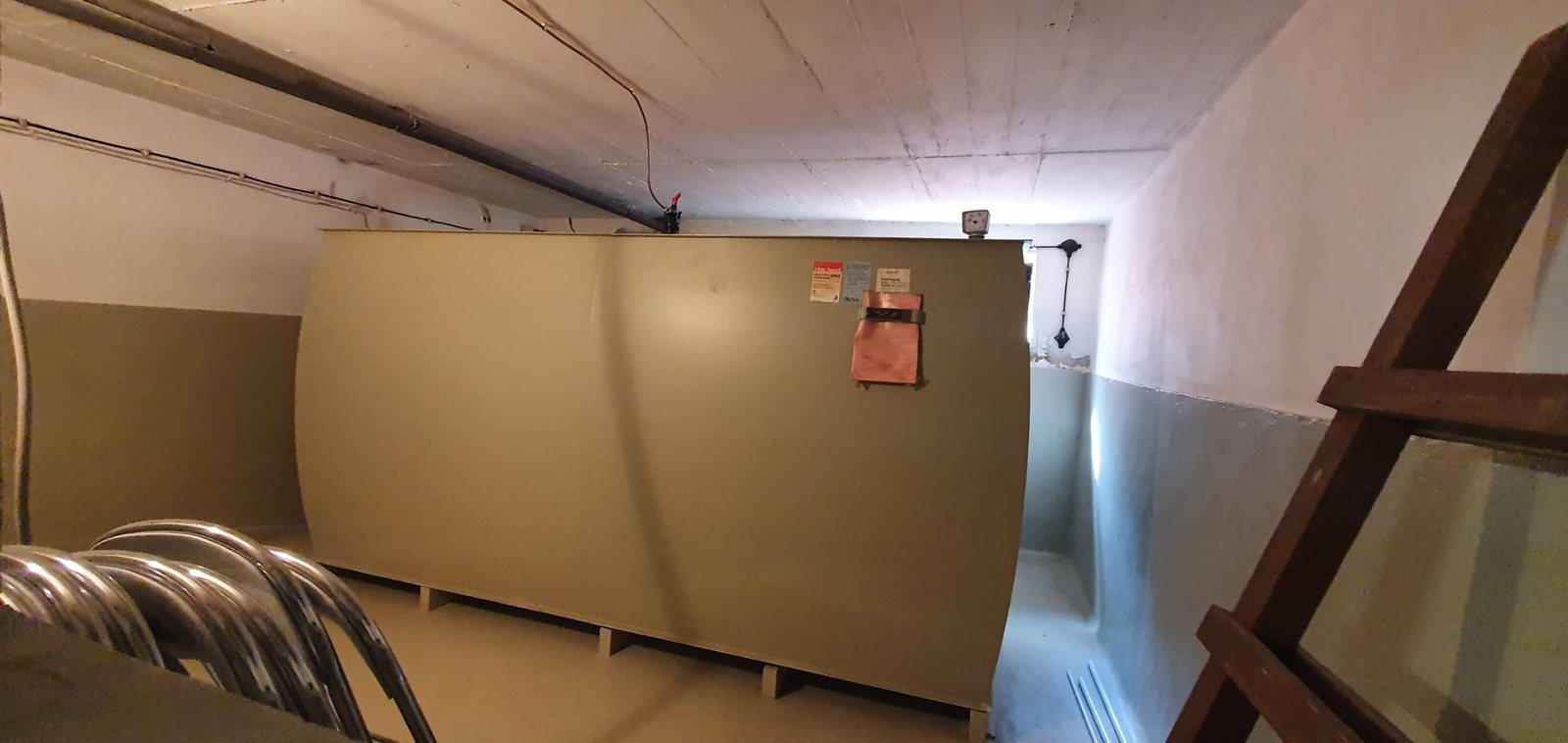

Eine NIBE Luft-Wasser-Wärmepumpe, die mehr kann als heizen. Im Technikraum sitzt ein Multifunktionsspeicher für Warmwasser und Heizungspuffer, dazu ein eigener Pufferspeicher für die aktive Kühlung. Im Sommer kühlt die Anlage das Haus, im Winter heizt sie — die Umschaltung läuft von allein, der Kunde muss nichts tun. NIBE hat dieses Projekt für die eigene Referenzreportage fotografieren lassen.

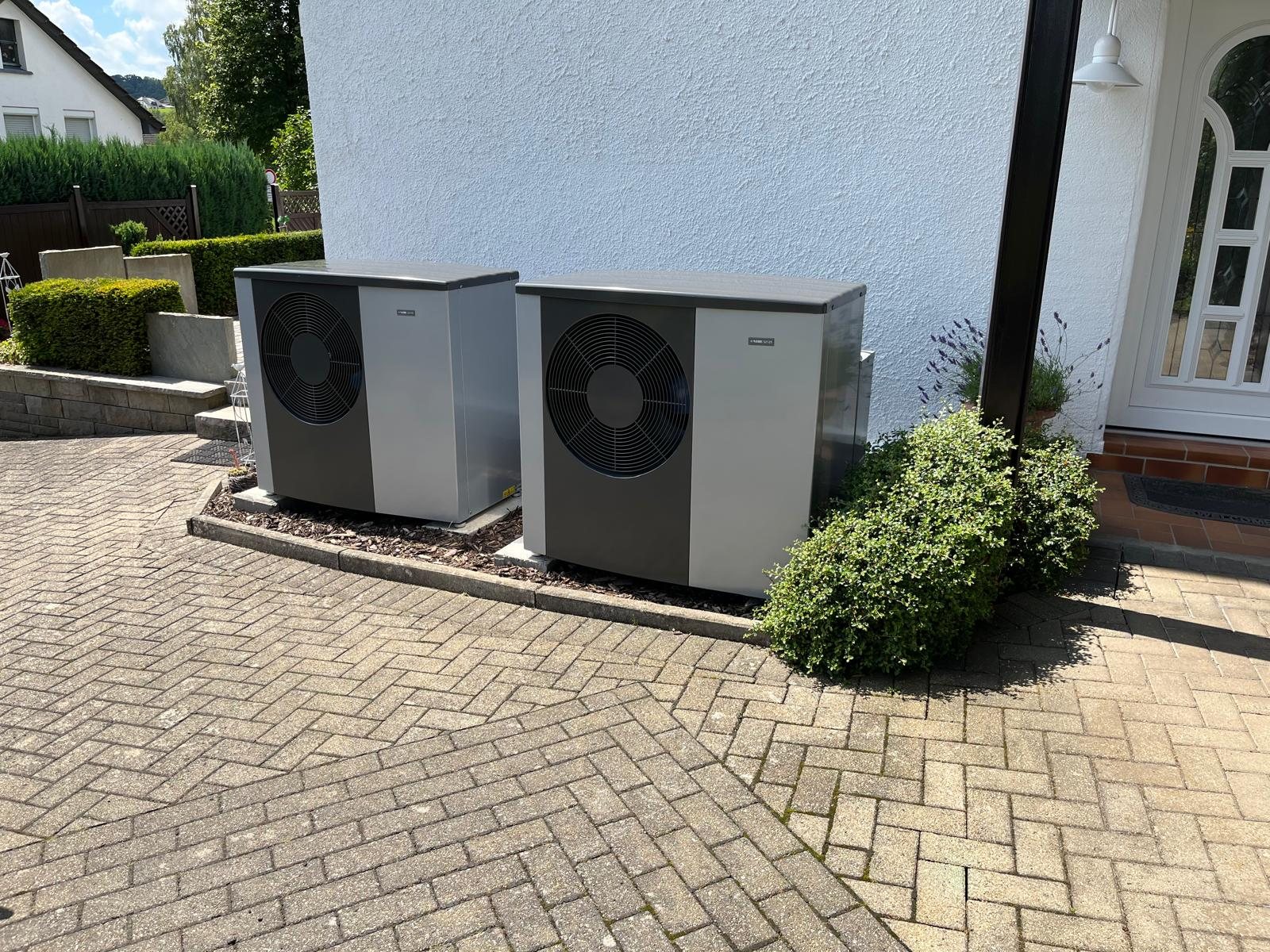

Am Stadthaus arbeitet eine NIBE F2120 mit 16 kW. Im Keller stehen zwei Speicher: einer für das warme Wasser, einer als Puffer für die Heizung.
Die Außeneinheit — eine NIBE S2125 mit 12 kW — wurde auf dem gepflasterten Hof aufgestellt. Im Technikraum übernimmt die Inneneinheit VVM S320 Regelung und Warmwasser, dazu kommt ein Pufferspeicher UKV 100 für die Heizung.

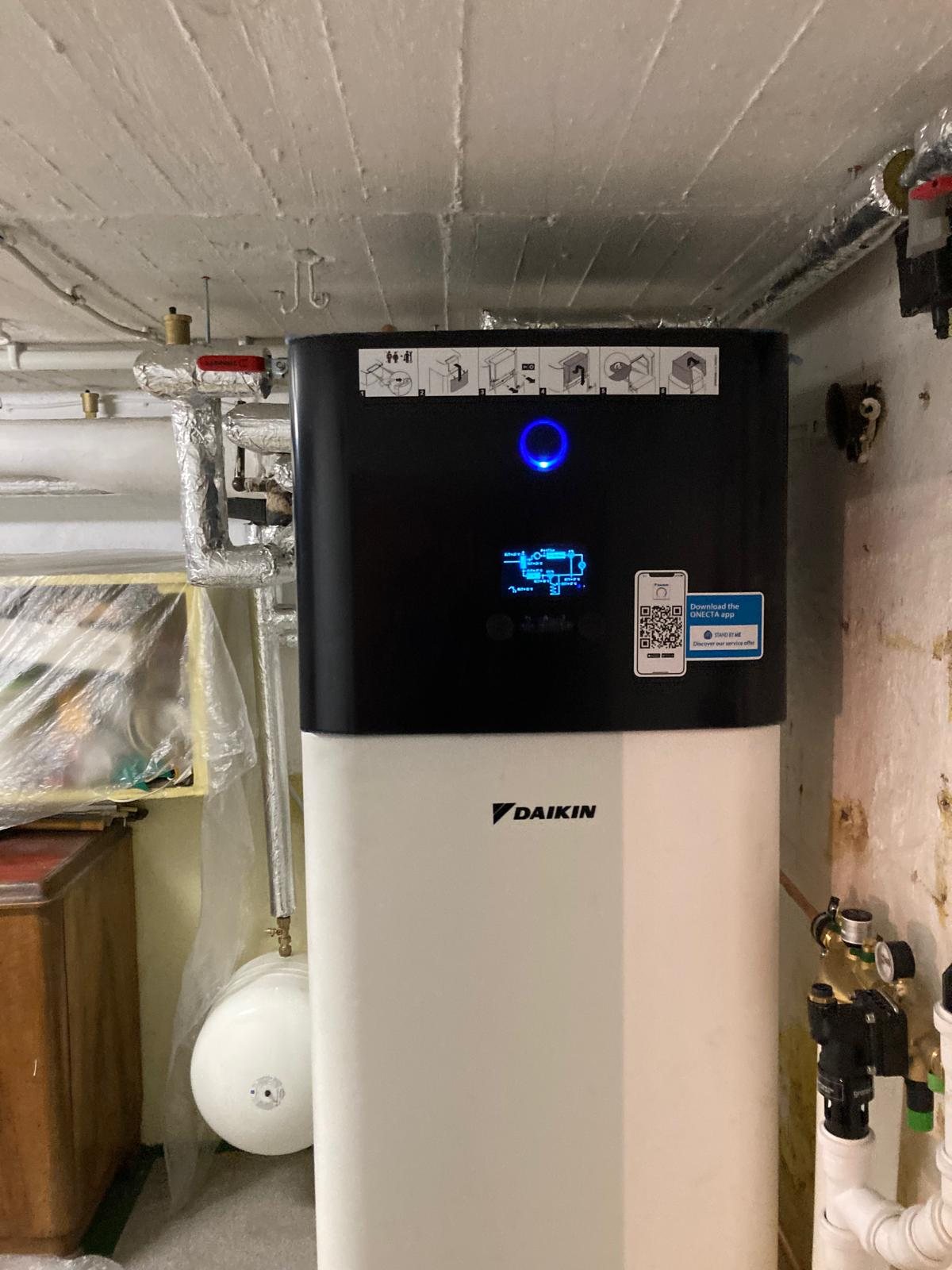

Die große Außeneinheit steht auf dem Vorplatz. Im Keller die Daikin-Anlage mit Warmwasserspeicher in einem Gerät.

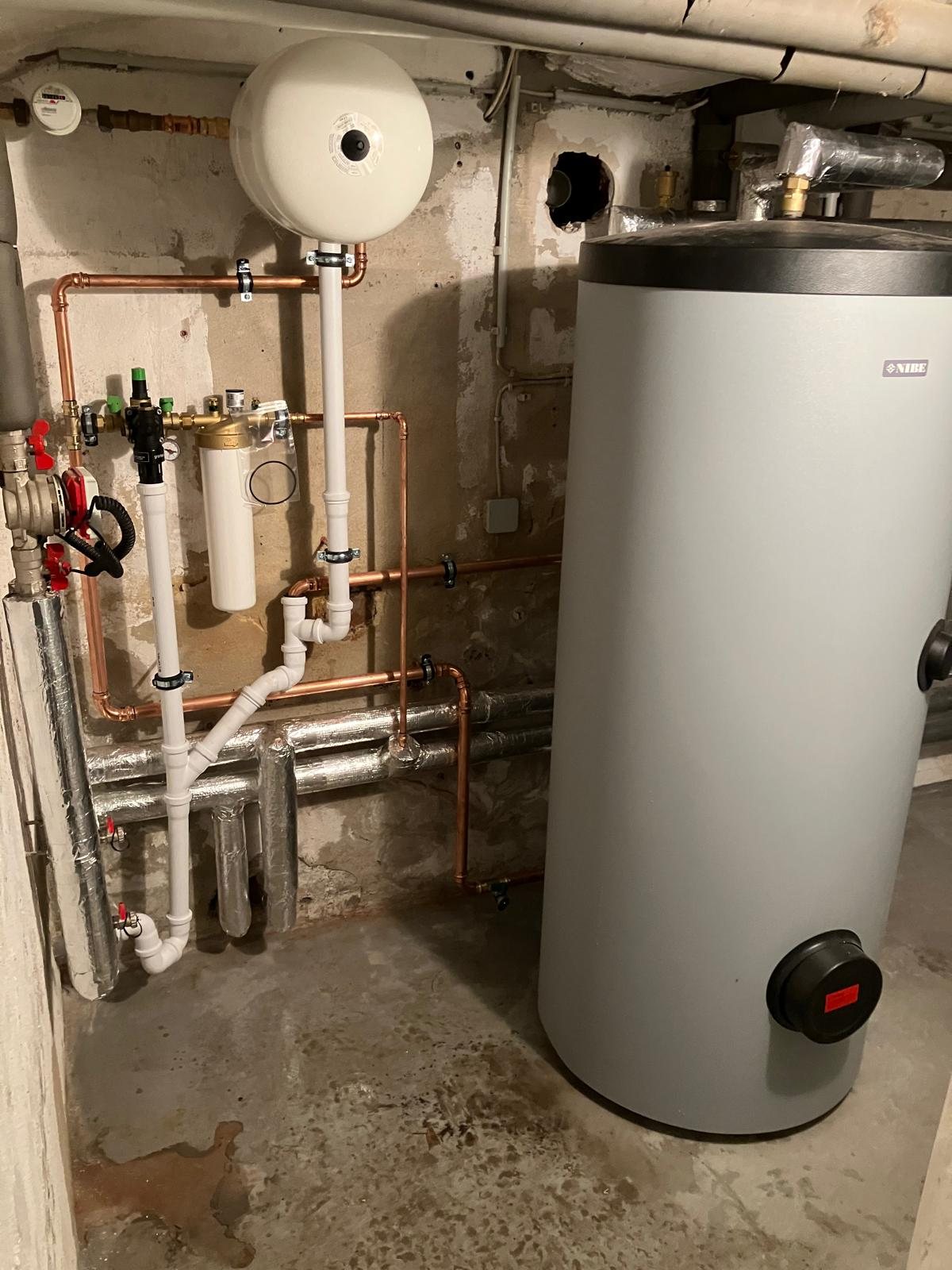

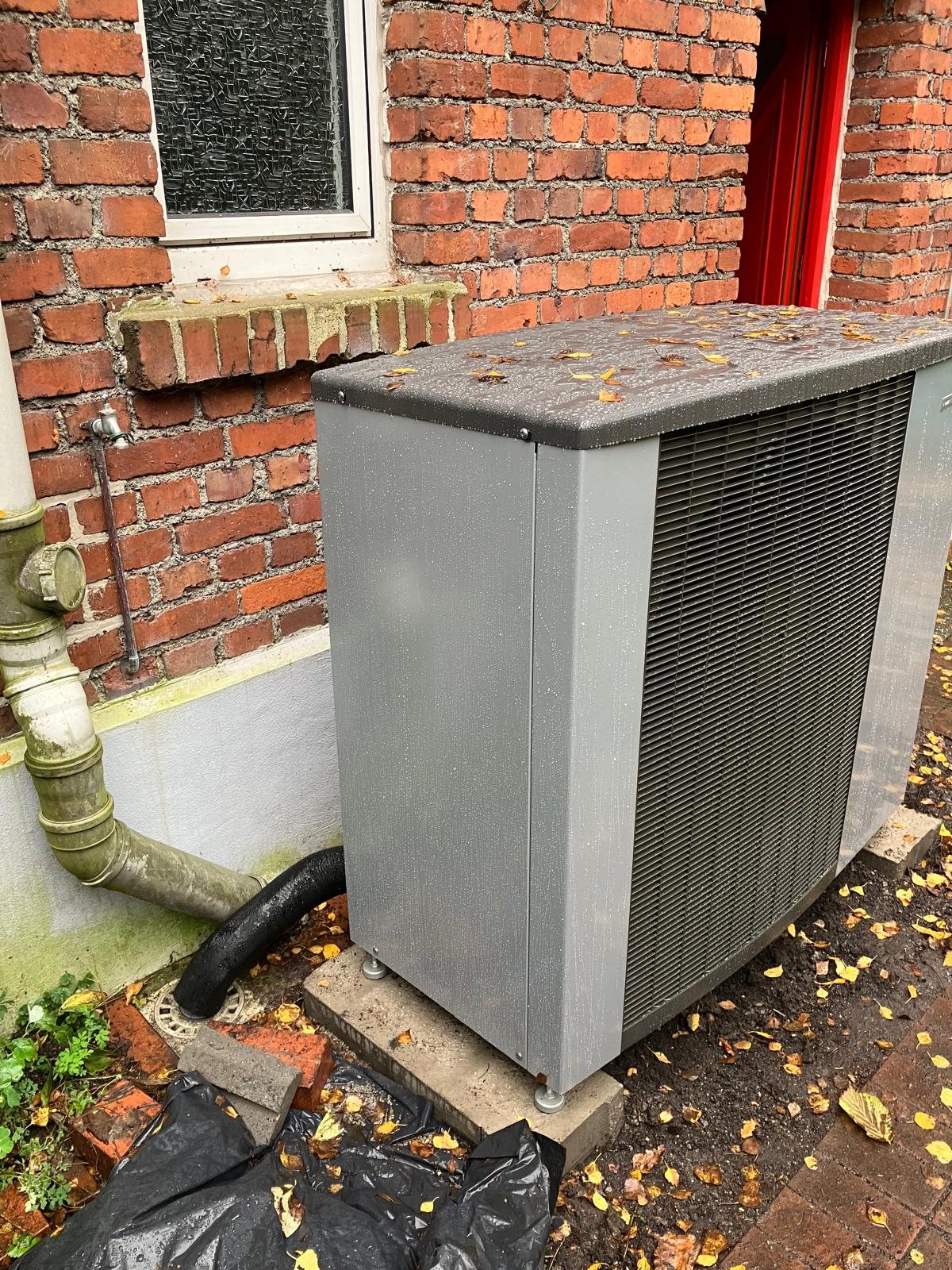

Am Klinkerbau steht eine NIBE F2120 mit 20 kW — von der Straßenseite kaum sichtbar. Im Keller versorgen ein Pufferspeicher und ein Warmwasserspeicher samt Regelung das Haus, die Verrohrung ist komplett neu.

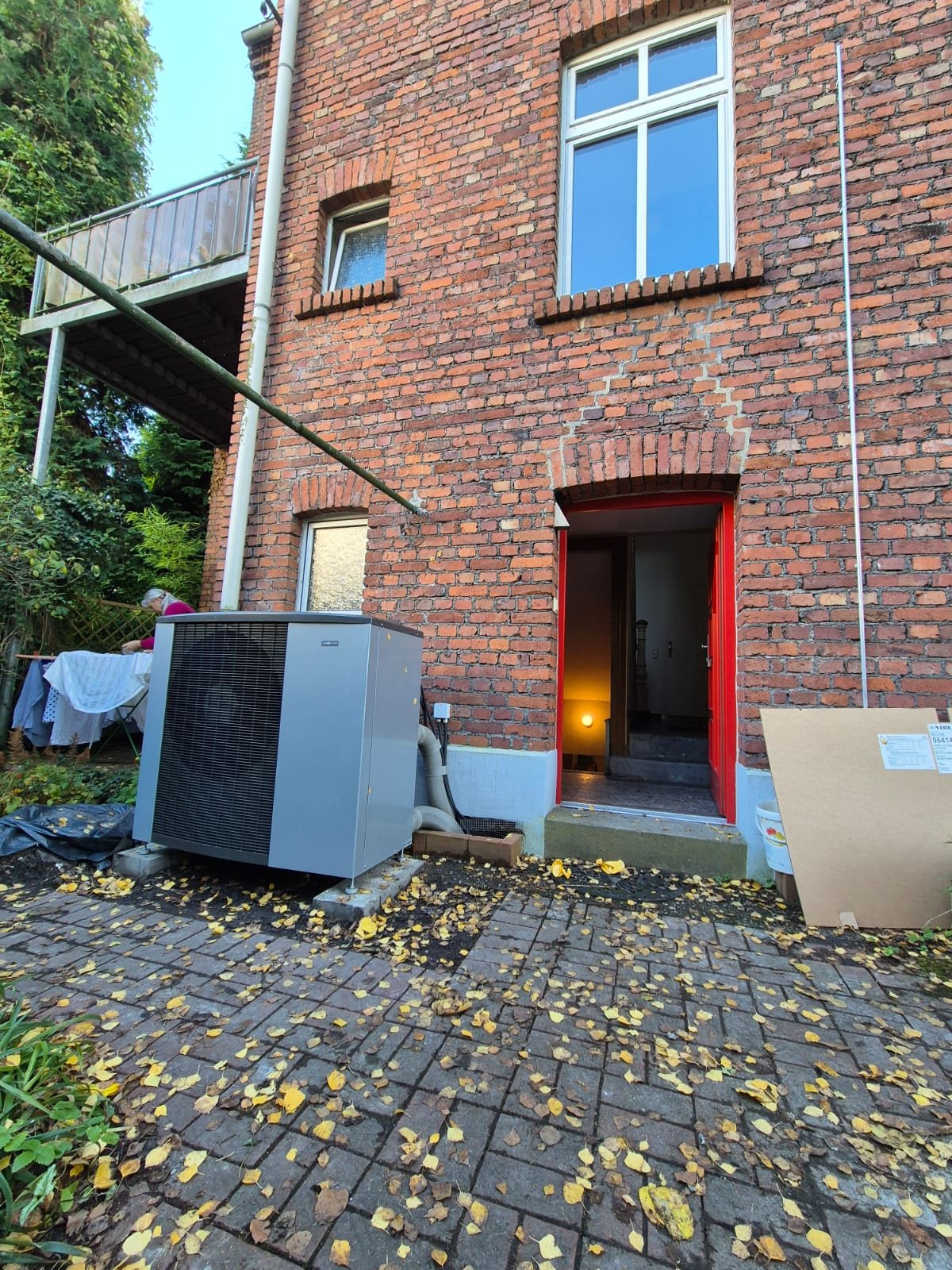

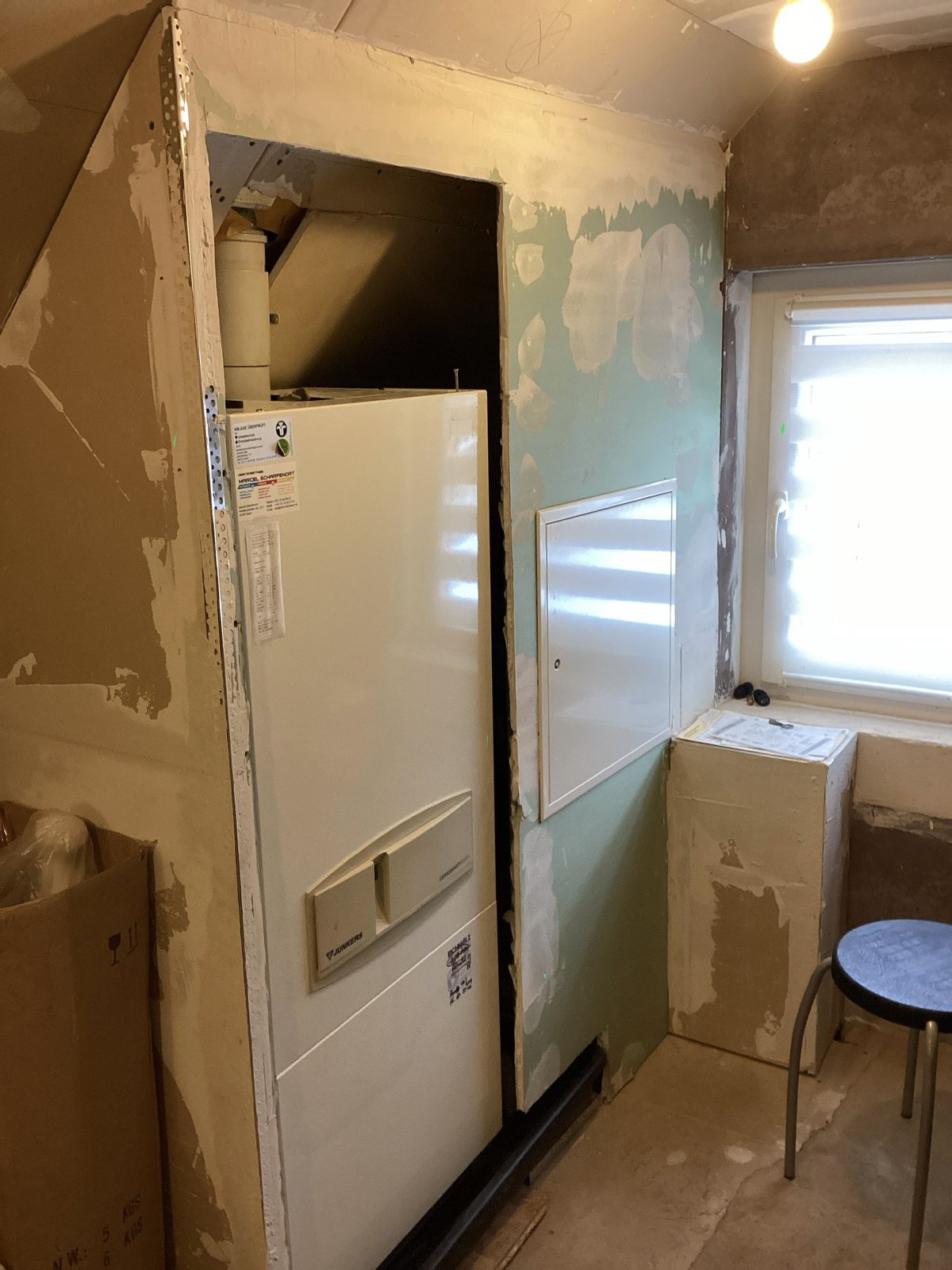

Vor dem roten Klinkerhaus arbeitet eine Vaillant aroTHERM plus. Im Keller sieht man noch, wie es vorher aussah: alte Wände, alte Leitungen — und mittendrin die neue Inneneinheit mit dem Warmwasserspeicher.
Ob Ölheizung, Gaskessel oder alte Wärmepumpe: Wir schauen uns Ihr Gebäude an, rechnen die Heizlast und sagen Ihnen ehrlich, was möglich ist — und was es kostet. Die Förderung beantragen wir mit Ihnen zusammen.
